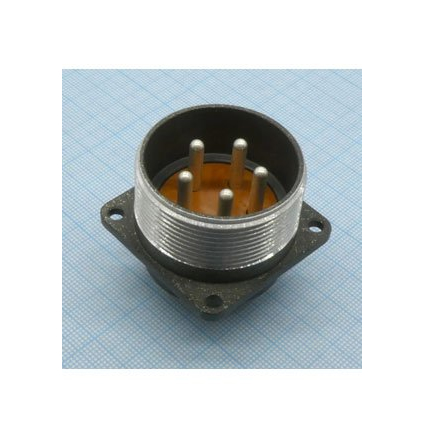

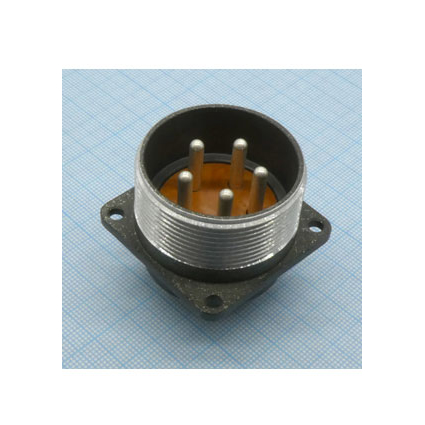

Соединители ШР36П5ЭШ11 представляют собой низкочастотные цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Технические характеристики

• Количество контактов : 5.

• Тип контактов : вилка (Ш) для приборной части.

• Материал покрытия контактов : Серебро.

• Диаметр контактов : 3,5 мм.

• Максимальный ток на контакт : 50 А.

• Максимальный ток на соединитель : До 250 А.

• Сочленение : Резьбовое.

• Метод монтажа : Пайка.

• Максимальное сечение проводов : Не более 13 мм?.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Расшифровка обозначения

• ШР : Тип соединителя.

• 36 : Условный размер корпуса.

• П : Конструктивное исполнение без патрубка.

• 5 : Количество контактов.

• Э : Вид гайки патрубка для экранированного кабеля.

• Ш : Тип контактов (вилка для приборной части).

• 11 : Обозначение сочетания контактов.
