Соединители ШР36П5ЭШ11 представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики

• Количество контактов : 5.

• Диаметр контактов : 3,5 мм.

• Покрытие контактов : Серебро.

• Рабочий ток на контакт : До 50 А, общая токовая нагрузка на соединитель до 250 А.

• Сечение подсоединяемого провода : Не более 13 мм?.

• Сопротивление контактов : Не более 0,75 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Сочленение : Резьбовое.

• Минимальная наработка : 1000 часов.

Применение

Эти разъемы используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Конструкция

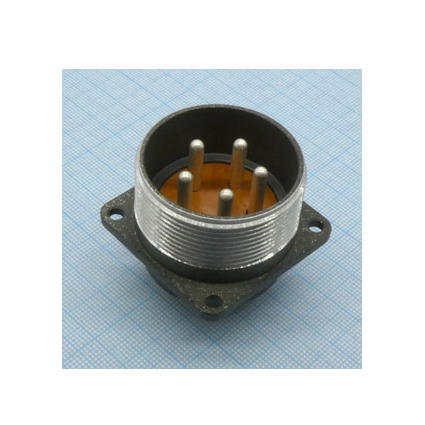

вилка ШР36П5ЭШ11 является приборной (блочной) и не имеет патрубка. розетка, в свою очередь, может быть кабельной и имеет патрубок для подключения экранированного кабеля.

Условное обозначение

• ШР : Тип соединителя.

• 36 : Условный размер корпуса.

• П : Конструктивное исполнение (без патрубка для приборной части).

• 5 : Количество контактов.

• Э : Условное обозначение (отсутствие буквы ук
