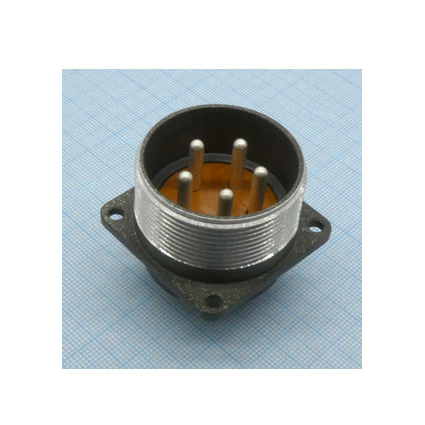

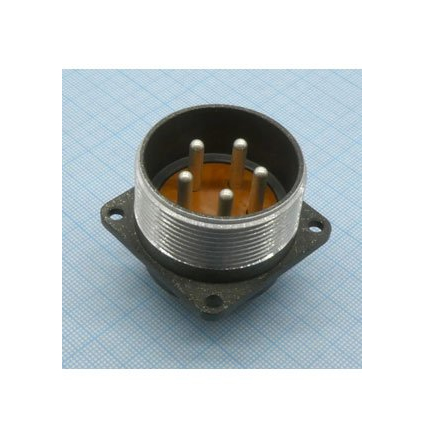

вилка ШР36П5ЭШ11 представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она относится к категории многоконтактных разъемов и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя: ШР (цилиндрический, низкочастотный).
• Количество контактов: 5.
• Рабочий ток: до 50 А на каждый контакт, общая токовая нагрузка до 250 А.
• Максимальное рабочее напряжение: 850 В (постоянного и переменного тока).
• Диаметр контактов: 3,5 мм.
• Сопротивление контактов: 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Габаритные размеры: 42?42?42 мм.
• Температурный диапазон эксплуатации: от -60°C до +60°C, с возможностью кратковременного повышения до +110°C.

Конструкция и монтаж

вилка ШР36П5ЭШ11 имеет резьбовое соединение и предназначена для монтажа с помощью пайки. Она допускает подсоединение проводов сечением до 13 мм?. Также предусмотрено количество перепаек — не более трех.

Условия эксплуатации

вилка может использоваться в различных климатических условиях, включая:

• Атмосферное Ониженное давление: 0,13 мПа.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ускорение механического удара: одиночное — до 5000 м/с?, многократное — до 350 м/с?.

Применение

ШР36П5ЭШ11 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Таким образом, вилка ШР36П5ЭШ11 является надежным и универсальным решением для различных электрических соединений в профессиональных областях.
