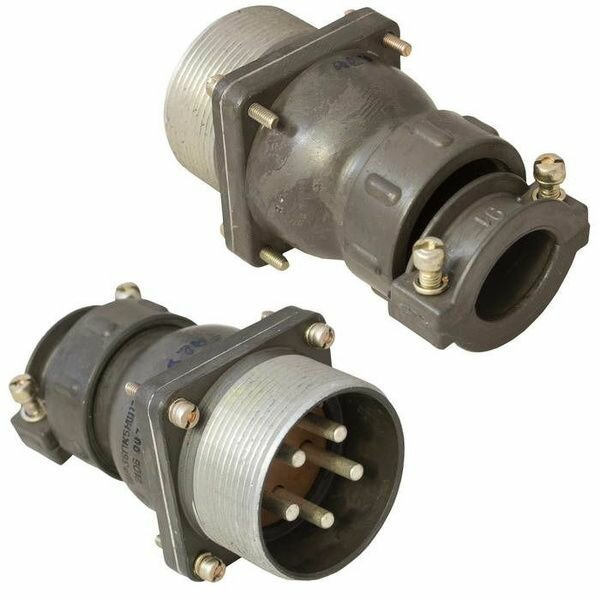

ШР36П5ЭШ11 ВИЛКИ 90-92г «1»

Цена:

1800 ₽

В наличии: 22 шт.

блочная

Технические характеристики

ШР36П5ЭШ11 вилка

ШР36П5ЭШ11 — это приборная вилка из серии негерметичных цилиндрических разъёмов ШР, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Вилка имеет 5 контактов диаметром 3,5 мм, рассчитанных на ток до 50 А на контакт и напряжение до 850 В переменного или постоянного тока.
Сечение подсоединяемого провода — до 13 мм², сопротивление контакта — не более 0,00075 Ом, сопротивление изоляции — не менее 5000 МОм.
Масса вилки — не более 64 г, проходной диаметр корпуса — 39 мм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10⁻⁴ Па.
Устойчива к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночные) и линейному ускорению до 2000 м/с².
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка маркировки

ШР — тип разъёма (штепсельный негерметичный); 36 — условный размер корпуса; П — приборное исполнение без патрубка; 5 — число контактов; Э — условное обозначение; Ш — вилка (штыри); 11 — комбинация контактов.
Предназначена для прямого вывода под экранированный кабель, ответная часть — розетка ШР36П5ЭШ11.

Описание

Назначение и общее описание

ШР36П5ЭШ11 — это приборная вилка из серии негерметичных цилиндрических разъёмов ШР, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории ШР36 и имеет блочное исполнение. Вилка предназначена для прямого вывода под экранированный кабель. Ответной частью является розетка ШР36П5ЭШ11. Артикул: 41297. Производитель не указан.

Данный разъём применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации электрических цепей. Приемка «1» подтверждает соответствие изделия установленным требованиям. Годы выпуска: 1990–1992.

Технические характеристики

Вилка ШР36П5ЭШ11 обладает следующими основными параметрами:

Количество контактов — 5.
Диаметр контактов — 3,5 миллиметра.
Номинальный ток на контакт — до 50 ампер.
Номинальное напряжение — до 850 вольт переменного или постоянного тока.
Сечение подсоединяемого провода — до 13 квадратных миллиметров.
Сопротивление контакта — не более 0,00075 Ома.
Сопротивление изоляции — не менее 5000 мегаом.
Масса вилки — не более 64 граммов.
Проходной диаметр корпуса — 39 миллиметров.

Условия эксплуатации и надёжность

Вилка рассчитана на работу в жёстких условиях. Она функционирует при температурах от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля.

Устройство устойчиво к следующим воздействиям:

Синусоидальная вибрация в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате.
Одиночные удары с ускорением до 5000 метров на секунду в квадрате.
Линейное ускорение до 2000 метров на секунду в квадрате.

Показатели надёжности включают минимальную наработку 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Расшифровка маркировки

Обозначение ШР36П5ЭШ11 расшифровывается следующим образом:

ШР — тип разъёма (штепсельный негерметичный).
36 — условный размер корпуса.
П — приборное исполнение без патрубка.
5 — число контактов.
Э — условное обозначение.
Ш — вилка (штыри).
11 — комбинация контактов.

Применение и совместимость

ШР36П5ЭШ11 предназначена для прямого вывода под экранированный кабель. Ответная часть — розетка ШР36П5ЭШ11. Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения цепей. Блочное исполнение позволяет использовать изделие в различных устройствах, где требуется надёжная коммутация.

Благодаря своим характеристикам, вилка подходит для работы в составе аппаратуры, подвергающейся вибрациям, ударам и перепадам давления. Приемка «1» и годы выпуска 1990–1992 подтверждают соответствие изделия требованиям, предъявляемым к элементам радиоэлектронной аппаратуры.
