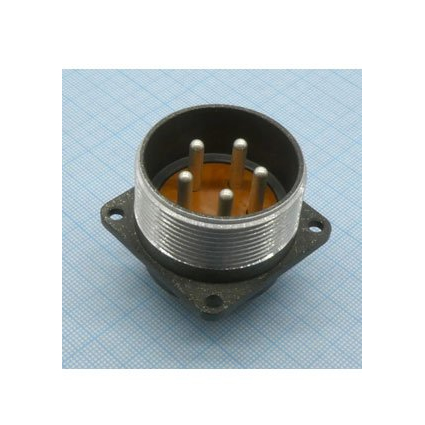

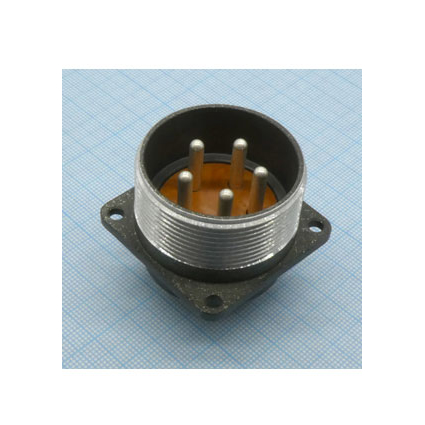

ШР36П5ЭШ11 блочная вилка — это тип соединителя, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит для обеспечения электрического контакта с кабельной розеткой посредством резьбового соединения.

Технические характеристики:

• Количество контактов : 5.

• Рабочий ток : до 50 А на каждый контакт.

• Максимальное рабочее напряжение : не более 850 В.

• Диаметр контактов : 3,5 мм.

• Покрытие контактов : серебро.

• Сопротивление контактов : 0,75 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Хвостовики контактов : позволяют подсоединять провода сечением до 13 мм?.

• Количество перепаек : не более 3.

• Метод монтажа : пайка.

• Габаритные размеры : 42?42?42 мм.

Условия эксплуатации:

• Температура окружающего воздуха : от -60° С до +60° С.

• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

• Атмосферное давление : до 0,13 мПа (10?? мм рт. ст.).

• Синусоидальная вибрация : частота от 1 Гц до 5000 Гц, ускорение 300 м/с?.

• Ускорение механического удара : одиночное — 5000 м/с?, многократное — 350 м/с?.

• Ускорение линейной нагрузки : 2000 м/с?.

Этот соединитель предназначен для внутреннего и наружного использования в различных климатических условиях, обеспечивая надежное электрическое соединение в различных приложениях.
