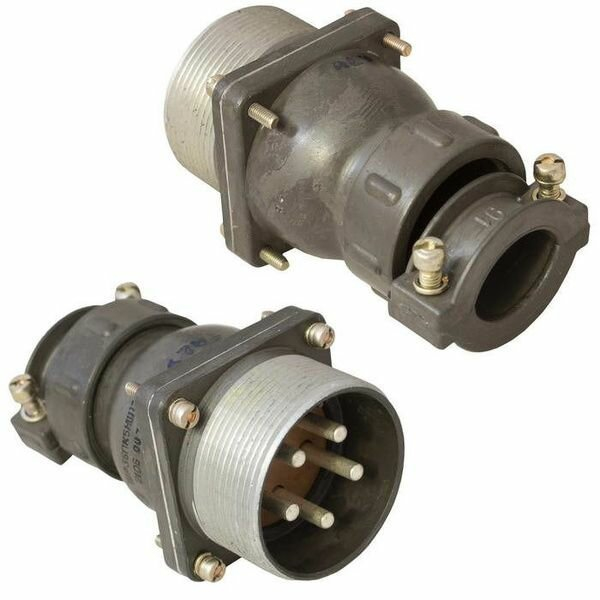

Назначение розетки ШР36П5ЭГ11Н

ШР36П5ЭГ11Н — блочная (приборная) негерметичная розетка из серии низкочастотных цилиндрических соединителей типа ШР. Она предназначена для подключения и разъединения электрических цепей в радио- и электроаппаратуре, используется в цепях постоянного и переменного тока, в том числе при частотах до нескольких мегагерц. Розетка устанавливается на блоках и панелях и образует разъёмное соединение с ответной вилкой той же серии.

Расшифровка обозначения ШР36П5ЭГ11Н

Маркировка соединителя построена по позиционному принципу, где каждая группа символов указывает на конкретную конструктивную или электрическую характеристику изделия.

• ШР — тип соединителя: низкочастотный цилиндрический, объёмного монтажа, с резьбовым сочленением.
• 36 — условный размер корпуса, соответствующий габаритному диаметру.
• П — конструктивное исполнение: розетка приборная без патрубка.
• 5 — количество контактов.
• Э — вид гайки и патрубка для экранированного кабеля.
• Г — тип контактов: розетка (гнездо).
• 11 — сочетание контактов, в данном случае пять контактов диаметром 3,5 мм.
• Н — покрытие контактов никелем вместо серебра, что повышает устойчивость к температурным режимам и некоторым внешним воздействиям.

Технические параметры

Ниже приведены подтверждённые характеристики розетки, определяющие её применение в силовых и сигнальных цепях аппаратуры.

• Количество контактов — 5 штук диаметром 3,5 мм.
• Максимальный рабочий ток на один контакт — до 50 А, общая токовая нагрузка — до 250 А.
• Максимальное рабочее напряжение — до примерно 850 В (амплитудное значение цепи).
• Сопротивление контакта для диаметра 3,5 мм — не более 0,75 мОм.
• Рабочий диапазон температур — примерно от минус 60 до плюс 120 °C (в версии с никелевым покрытием).
• Исполнение — негерметичный разъём, климатическое исполнение УХЛ (умеренный и холодный климат).

Конструкция и монтаж

Розетка ШР36П5ЭГ11Н монтируется на блоки или панели как приборная часть без патрубка. Соединение с ответной вилкой этой же серии обеспечивает подключение кабелей или отдельных узлов аппаратуры. Резьбовое сочленение фиксирует стык и препятствует самопроизвольному разъединению при механических воздействиях, а исполнение с гайкой и патрубком для экранированного кабеля позволяет организовать экранированный ввод.

Применение

Благодаря низкому переходному сопротивлению, высокой допустимой токовой нагрузке и устойчивости к вибрации и ударным нагрузкам такие разъёмы применяют в промышленной, транспортной и военной технике. Розетка подходит для силовых цепей с токами до 50 А на контакт и для цепей с рабочим напряжением до примерно 850 В. Негерметичное исполнение и климатическое исполнение УХЛ определяют область использования в условиях умеренного и холодного климата внутри помещений и в аппаратуре, защищённой от прямого воздействия влаги.

Приёмка и год выпуска

Согласно характеристикам VirtueMart, изделие имеет приёмку «1» и год выпуска в диапазоне 90-95. Эти сведения подтверждают принадлежность розетки к продукции, прошедшей приёмочный контроль, и позволяют соотнести её с партией соответствующего периода выпуска.
