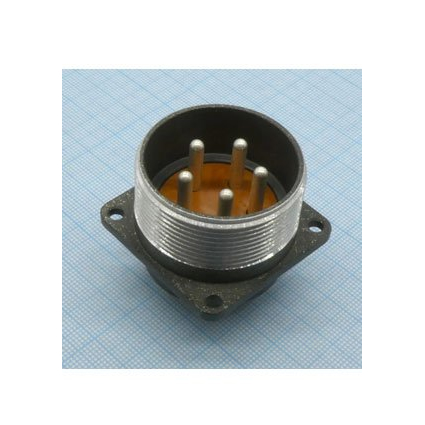

ШР36П5ЭГ11 представляет собой кабельную вилку серии ШР — низкочастотных цилиндрических соединителей общего назначения. Она предназначена для надежного соединения электрических цепей с 5 штыревыми контактами диаметром 3,5 мм.

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) для цепей постоянного и переменного тока частотой до 3 МГц. Максимальная токовая нагрузка на контакт — 50 А, на весь соединитель — до 250 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, сопротивление контактов — не более 0,75 мОм.

Вилка имеет условный размер корпуса 36, прямой патрубок (П) и гайку (Э) для экранированного кабеля. Хвостовики контактов подходят для проводов сечением до 13 мм². Материал корпуса — металл, изолятор — карболит, покрытие контактов — серебро. Сочленение резьбовое, негерметичное.

Изображение показывает технический чертеж вилки с размерами, боковым и фронтальным видами. Проходной диаметр — около 39 мм, масса — не более 117 г.

Рабочий диапазон температур: от -60°C до +100°C (повышенная до +60°C). Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с² или 30 g), механические удары (одиночный до 5000 м/с² или 500 g, многократный — 350 м/с² или 35 g). Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Работает при пониженном давлении до 1,3·10⁻⁴ Па.
