Назначение

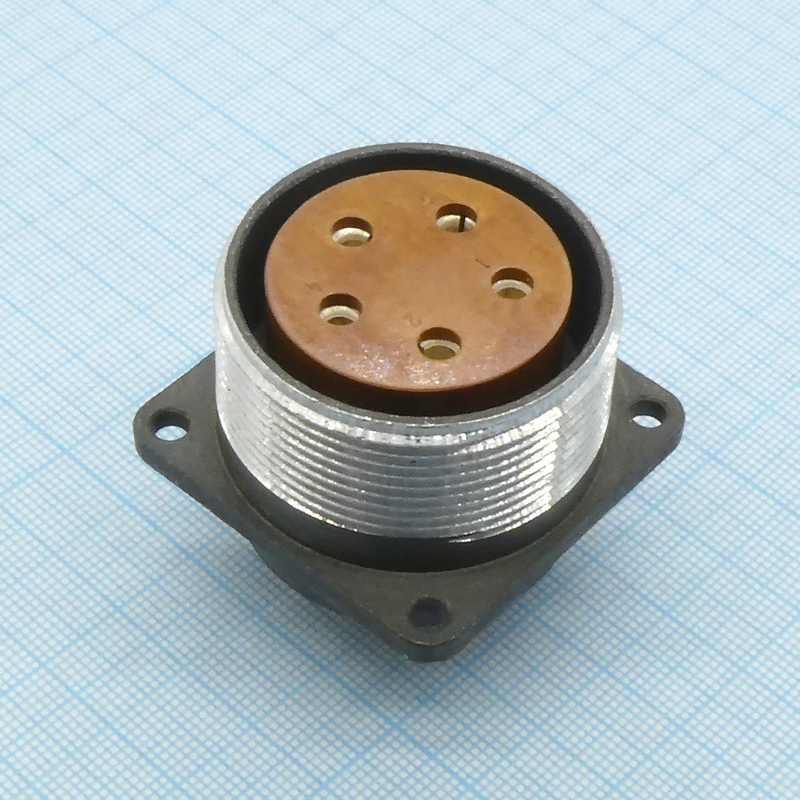

ШР36П5ЭГ11 представляет собой негерметичную приборную (блочную) розетку из серии ШР, выпускаемую заводом «Элекон» (Казань). Изделие предназначено для установки на блок, панель или корпус радиоэлектронной и электротехнической аппаратуры и служит для соединения с ответной кабельной вилкой той же серии.

Розетка применяется в цепях постоянного и переменного тока с частотой до нескольких мегагерц и рассчитана на эксплуатацию в составе бортового, судового и наземного оборудования. Благодаря повышенной токовой нагрузке и механической стойкости она востребована для межблочных соединений в силовых и сигнальных цепях, где предъявляются высокие требования к надёжности.

Конструктивные и электрические особенности

Конструкция розетки выполнена без патрубка и ориентирована на использование с экранированным кабелем, что позволяет применять её в цепях с повышенными требованиями к помехозащищённости. Корпус рассчитан на блочный монтаж, а ответная часть — кабельная вилка той же серии.

Основные подтверждённые характеристики:

• Количество контактов — 5.
• Максимальное рабочее (амплитудное) напряжение в цепи — до 850 В переменного или постоянного тока на один контакт.
• Рабочий и максимальный ток на один контакт — до 50 А.
• Суммарный ток по всем пяти контактам — до 250 А.
• Диаметр контактов — около 3,5 мм.
• Покрытие контактов — серебро, иногда в комбинации с никелевым подслоем, что обеспечивает стабильное контактное сопротивление и износостойкость.
• Сопротивление контакта — не более примерно 0,75 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Количество допустимых сочленений и расчленений — порядка 500 циклов.
• Минимальная наработка — не менее 1000 часов.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия.

Разъём выдерживает вибрационные и ударные нагрузки, характерные для бортового и промышленного оборудования. Климатическое исполнение обычно маркируется по УХЛ, что соответствует негерметичным соединителям, предназначенным для эксплуатации в умеренном и холодном климате.

Область применения и совместимость

Розетка ШР36П5ЭГ11-к применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе судовой и наземной. Она подходит для коммутации цепей питания и сигналов в составе блоков, стоек и пультов, где необходимо обеспечить надёжное соединение при значительных токах.

Совместимость обеспечивается за счёт ответной кабельной вилки той же серии ШР. Установка производится на блок, панель или корпус, а соединение с экранированным кабелем позволяет использовать розетку в цепях с частотами до нескольких мегагерц. Совокупность высокой электрической прочности, стойкости к механическим воздействиям и широкого температурного диапазона делает изделие пригодным для ответственных применений в промышленности и на транспорте.

Артикул изделия — 21233. Категория — ШР36. Производитель — «Элекон».
