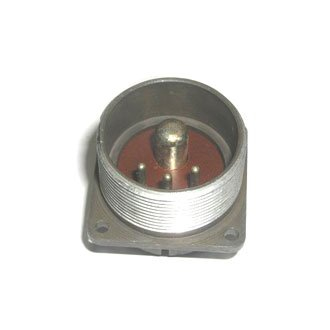

ШР36П4НШ13 — это низкочастотный цилиндрический электрический соединитель кабельного типа (розетка) серии ШР, предназначенный для надежного соединения проводов и кабелей в электро- и радиоаппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 36 — условный размер корпуса, П — с прямым патрубком, 4 — количество контактов (4 шт. диаметром 2,5 мм), НШ — гнездовой тип контактов с неэкранированным шлангом, 13 — сочетание контактов.

Основные характеристики

Соединитель рассчитан на напряжение до 850 В и частоту до 3 МГц в цепях постоянного, переменного или импульсного тока. Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Выдерживает вибрацию 1-5000 Гц с ускорением до 300 м/с² (30 g), удары до 5000 м/с² (500 g) и низкое давление до 1,3×10⁻⁴ Па. Рабочая температура от -60 до +100 °С, материал корпуса — пластмасса или металл, контакты — серебро или никель.

Применение

Используется во внутренней и наружной установке (с защитой от пыли и влаги) в различных климатических условиях, включая УХЛ, для аппаратуры с жесткими механическими нагрузками.
