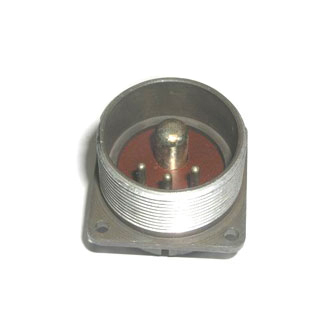

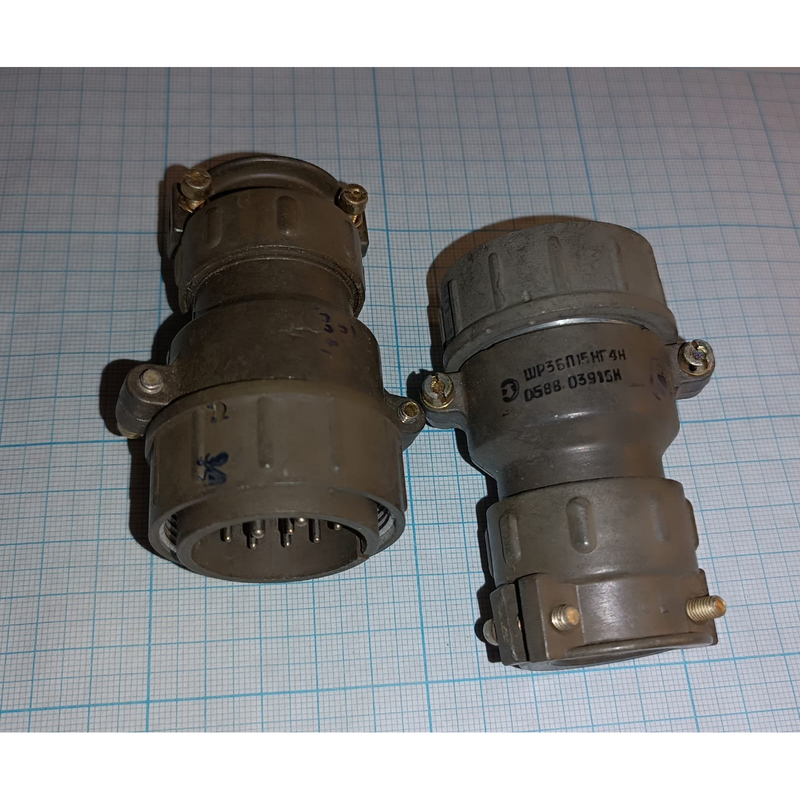

ШР36П4НГ13 представляет собой кабельную вилку из серии соединителей ШР, предназначенную для надежного электрического соединения в различных условиях. Она применяется во внутренней и наружной среде (при защите от пыли и влаги), в радиоэлектронной и радиотехнической аппаратуре, а также в электрических цепях постоянного и переменного тока (до 3 МГц).

Характеристики

Соединитель рассчитан на рабочее напряжение до 850 В постоянного тока, с токами на контактах 25 А (диаметр 2,5 мм) и 200 А (диаметр 9 мм). Покрытие контактов — серебро, сопротивление контактов — 1 мОм (2,5 мм) и 0,15 мОм (9 мм), сопротивление изоляции — не менее 5000 МОм.

Диапазон температур эксплуатации — от -60°C до +60°C (с пиковыми до +110°C), подходит для пониженного давления до 1,3·10?? Па. Вибрация синусоидальная — 1–5000 Гц, 300 м/с?; механический удар — до 5000 м/с? (одиночный) и 350 м/с? (многократный); линейная нагрузка — 2000 м/с?.

Дополнительные параметры

Наработка — минимум 1000 часов, срок хранения — 15 лет, количество соединений-расчленений — 500. Сочленение резьбовое, поляризация одношпоночная, климатическое исполнение УХЛ. Конкретная информация по 2015 году не указана.
