ШР36П4НГ13 ВИЛКИ 81г «5»

Цена:

1800 ₽

В наличии: 69 шт.

кабельная

Технические характеристики

ШР36П4НГ13 вилка

ШР36П4НГ13 — это кабельная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного подключения в радиоэлектронной и радиотехнической аппаратуре. Она используется как соединитель общего назначения для внутренних и наружных условий (при защите от пыли и влаги).

Основные характеристики

Вилка имеет 4 контакта: 3 шт. диаметром 2,5 мм (рабочий ток до 25 А) и 1 шт. диаметром 9 мм (до 200 А). Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм.

Материал корпуса — алюминиевый сплав, изолятор — карболит, контакты — латунь с серебряным покрытием. Метод монтажа — пайка, сочленение — резьбовое с одношпоночной поляризацией.

Механическая стойкость

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Удар одиночного действия — до 5000 м/с² (500 g), многократный — 350 м/с² (35 g), линейная нагрузка — 2000 м/с².

Ресурс — 500 сочленений-расчленений, наработка — минимум 1000 часов.

Условия эксплуатации

Климатическое исполнение УХЛ: температура от -60°C до +60°C, влажность до 98% при +25°C, давление от 1,3×10⁻⁴ Па до 50,6×10⁴ Па. Патрубок прямой с гайкой Н для неэкранированного кабеля.

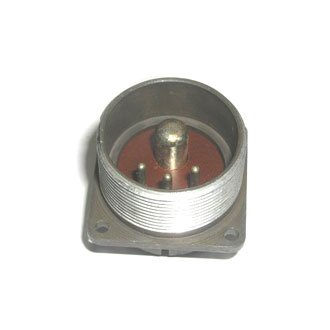

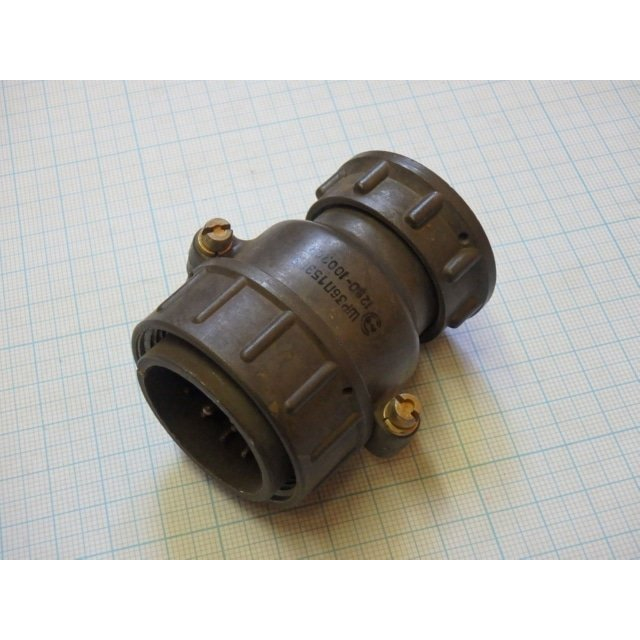

Изображение демонстрирует типичную конструкцию разъема серии ШР с разборной схемой, включая штыревые контакты и корпус.

Описание

Назначение изделия

ШР36П4НГ13 представляет собой кабельную вилку из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного электрического подключения в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется как элемент общего назначения, обеспечивающий коммутацию цепей во внутренних и наружных условиях при наличии защиты от пыли и влаги. Вилка относится к категории «кабельная» и монтируется на оконечности неэкранированного кабеля.

Конструкция и электрические параметры

Вилка имеет четыре контакта. Три контакта выполнены диаметром 2,5 мм и рассчитаны на рабочий ток до 25 А. Один контакт имеет диаметр 9 мм и допускает рабочий ток до 200 А. Максимальное рабочее напряжение составляет 850 В. Сопротивление изоляции — не менее 5000 МОм.

Материалы изделия: корпус — алюминиевый сплав, изолятор — карболит, контакты — латунь с серебряным покрытием. Монтаж выполняется пайкой. Сочленение с ответной частью резьбовое, поляризация — одношпоночная, что исключает неправильное соединение. Патрубок прямой, оснащён гайкой Н и предназначен для неэкранированного кабеля.

Механическая стойкость и ресурс

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Удар одиночного действия выдерживается с ускорением до 5000 м/с² (500 g), многократный удар — 350 м/с² (35 g). Линейная нагрузка — 2000 м/с².

Ресурс сочленений-расчленений: 500 циклов.
Минимальная наработка: 1000 часов.
Климатическое исполнение: УХЛ.
Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
Влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
Атмосферное давление: от 1,3 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Применение и особенности поставки

Вилка востребована в составе соединителей серии ШР для сборки кабельных линий в радиоэлектронной и радиотехнической аппаратуре. Она подходит для эксплуатации как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Для данного изделия указана приёмка «5», что подтверждает соответствие установленным требованиям качества. Год выпуска — 1981. Производитель в данных о товаре не указан. Изображение демонстрирует типичную конструкцию разъёма серии ШР с разборной схемой, включая штыревые контакты и корпус.

Артикул изделия — 41290. Категория — ШР36.
