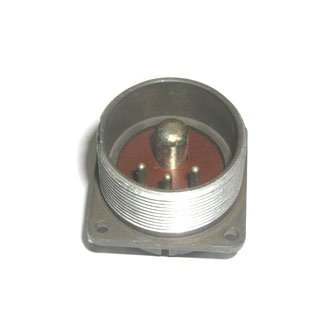

ШР36П4НГ13 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в различных системах.

Характеристики

Соединитель имеет условный размер корпуса 36, 4 контакта (из них 3 диаметром 2,5 мм и 1 — 9 мм), контакты покрыты серебром с низким сопротивлением (не более 1 мОм для контактов 2,5 мм). Он рассчитан на работу при токах до 20 А и частотах до 3 МГц в цепях постоянного и переменного тока. Поляризация одношпоночная, контакты извлекаемые, форма — круглая. +3

Условия эксплуатации

Вилка выдерживает вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные — до 350 м/с², а также линейные нагрузки до 2000 м/с². Работает в климатическом исполнении УХЛ для внутреннего и наружного применения (при защите от пыли и влаги), в диапазоне давлений от 4 Па (10⁻⁶ мм рт. ст.).​

Расшифровка обозначения

ШР — тип соединителя; 36 — размер корпуса; П — приборное исполнение без патрубка; 4 — число контактов; Н — нормальные габариты; Г — гайка для фиксации; 13 — конкретная модификация с экранированием.
