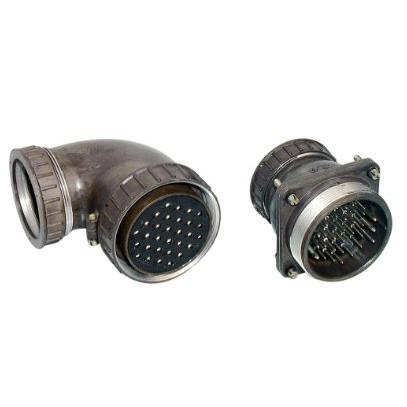

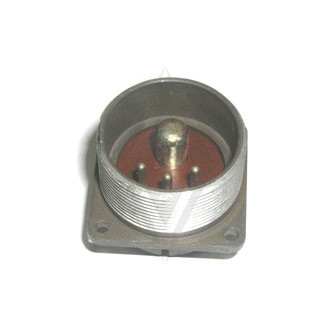

ШР36П4ЭШ13 представляет собой приборную вилку без патрубка из серии соединителей ШР. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. ?

Применение

вилка применяется во внутренних и наружных электрических цепях (при защите от пыли и воды потребителем) в климатическом исполнении УХЛ, для постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Количество контактов: 4 (три диаметром 2,5 мм, один диаметром 9 мм).

• Рабочий ток: до 25 А на контактах 2,5 мм и до 200 А на 9 мм; общее до 275 А.

• Максимальное напряжение: 850 В.

• Покрытие контактов: серебро. ?

• Сопротивление контактов: 1 мОм (2,5 мм), 0,15 мОм (9 мм); изоляции не менее 5000 МОм. ?

• Сочленения-расчленения: 500; наработка минимум 1000 ч; сохраняемость 15 лет.

• Монтаж: пайка, резьбовое сочленение; габариты 42?42?42 мм. ?

• Температура: от -60°C до +60°C (с перегревом контактов до +110°C). ?

• Вибрация: 1–5000 Гц, 300 м/с?; удар: 5000 м/с? (одиночный), 350 м/с? (многократный).
