Назначение и область применения

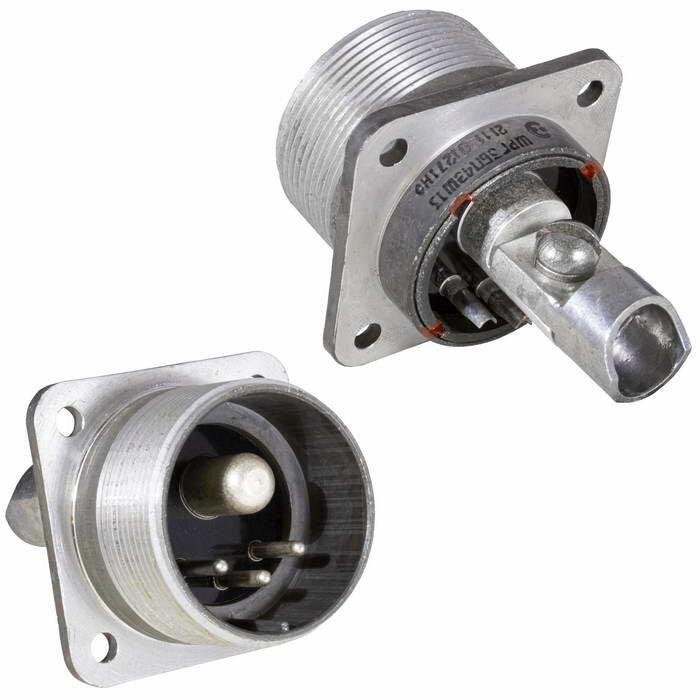

ШР36П4ЭШ13 — это четырёхконтактная приборная (блочная) вилка серии ШР, предназначенная для электрического соединения блоков радиоэлектронной и радиотехнической аппаратуры. Соединитель относится к негерметичным изделиям общего назначения и применяется преимущественно внутри приборов и станций. При дополнительной защите от пыли и влаги допускается наружное использование.

Вилка востребована в составе ответственной аппаратуры с длительным сроком службы, где требуется надёжная коммутация силовых и сигнальных цепей. Исполнение прямое, без патрубка, с выводом под экранированный кабель, что удобно при монтаже экранированных жгутов и кабельных сборок внутри блоков.

Конструкция и основные характеристики

Корпус вилки имеет проходной диаметр порядка 39 миллиметров. Контакты обычно изготавливаются с серебряным покрытием, которое обеспечивает надёжный электрический контакт и хорошую стойкость к окислению.

• Количество контактов — 4.
• Диаметр трёх контактов — 2,5 миллиметра.
• Диаметр одного контакта — 9 миллиметров.
• Тип исполнения — негерметичная, прямая, без патрубка.
• Вывод — под экранированный кабель.

Сочетание трёх контактов малого диаметра и одного контакта увеличенного диаметра позволяет использовать вилку одновременно для цепей управления и для сильноточной цепи, что расширяет её применение в блочной аппаратуре.

Электрические параметры

Максимальное рабочее напряжение цепи составляет до 850 вольт (амплитудное значение). Допустимый ток зависит от диаметра контакта и конкретных условий эксплуатации.

• На контактах диаметром 2,5 миллиметра — до 25–26 ампер.
• На контакте диаметром 9 миллиметров — значительно выше, порядка 200 ампер.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 мегаом, что обеспечивает хорошую изоляцию между контактами и корпусом и снижает риск паразитных утечек в цепях аппаратуры.

Механическая и климатическая стойкость

Вилка рассчитана на многократные сочленения и разъединения — порядка 500 циклов. Минимальная наработка составляет не менее 1000 часов, что отражает ресурс соединителя при нормальной эксплуатации.

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате.
• Одиночные механические удары — до 5000 метров на секунду в квадрате.
• Многократные механические удары — до 350 метров на секунду в квадрате.

Рабочий диапазон температур среды — примерно от минус 60 до плюс 60 градусов Цельсия, что соответствует УХЛ-исполнению и позволяет применять вилку при значительных перепадах температур. Сохранность без существенного изменения характеристик — до 15 лет.

Приёмка и год выпуска

Поставка осуществляется с приёмкой «5». Год выпуска — 1992. Указанные сведения подтверждают принадлежность изделия к проверенной продукции, предназначенной для ответственной аппаратуры.
