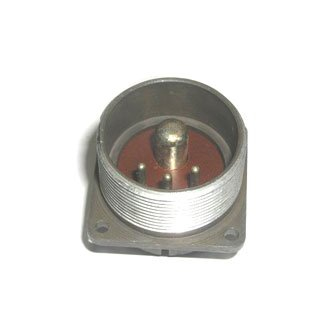

ШР36П4ЭШ13 — это кабельная розетка с прямым патрубком, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется как соединитель общего назначения для подключения экранированных кабелей в электро- и контрольно-измерительных приборах.

Применение

розетка применяется для соединения и разъединения электрических цепей в аппаратуре с токами постоянного и переменного тока до 3 МГц. Подходит для внутренней установки в климатическом исполнении УХЛ, а также наружной при защите от пыли, воды и прямого солнечного света.

Характеристики

• Количество контактов: 4 (3 шт. диаметром 2,5 мм, 1 шт. диаметром 9 мм).

• Рабочий ток: до 25 А на контактах 2,5 мм и до 200 А на 9 мм; общее до 275 А.

• Максимальное напряжение: 850 В (постоянного тока).

• Сопротивление контактов: 1 мОм (2,5 мм), 0,15 мОм (9 мм); изоляции — не менее 5000 МОм. ?

• Сочленение: резьбовое, монтаж — пайка, покрытие контактов — серебро.

• Условия эксплуатации: от -60°C до +60°C (до +110°C с перегревом), вибрация 1–5000 Гц (300 м/с?), удары до 5000 м/с?.

• Наработка: минимум 1000 часов, сочленений-расчленений — 500.
