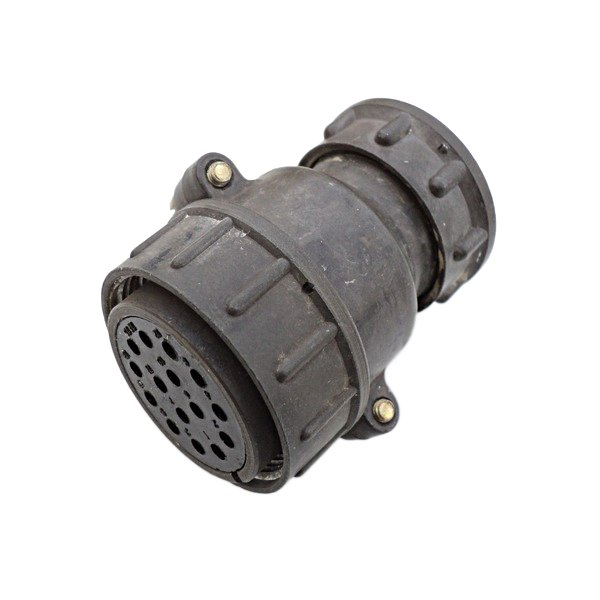

ШР36П4ЭШ13: силовой многоконтактный разъём для ответственных соединений

ШР36П4ЭШ13 — цилиндрический электрический разъём серии ШР, предназначенный для надёжного разъёмного соединения силовых и сигнальных цепей в радиоэлектронной, промышленной и специальной аппаратуре. Исполнение применяется там, где требуется передавать одновременно токи разного уровня при сохранении механической прочности, виброустойчивости и стабильных электрических параметров.

Маркировка ШР36П4ЭШ13 обычно относится к кабельной розетке с прямым патрубком. Соединитель рассчитан на монтаж пайкой и образует резьбовое соединение с ответной приборной частью.

Контактная группа ШР36П4ЭШ13

Главная особенность разъёма — комбинированная контактная группа из четырёх контактов:

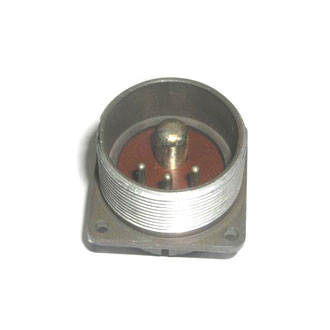

Сочетание «13» в обозначении определяет именно такую конфигурацию: три контакта диаметром 2,5 мм и один контакт диаметром 9 мм. Такая компоновка позволяет использовать один соединитель для параллельной передачи питания, управляющих сигналов и подключения мощной нагрузки.

Электрические характеристики

ШР36П4ЭШ13 предназначен для цепей постоянного, переменного и импульсного тока. Предельное амплитудное рабочее напряжение составляет до 850 В, а применение возможно в цепях с частотой до 3 МГц.

*Точная допустимая нагрузка на контакты Ø 2,5 мм должна подтверждаться документацией на конкретное исполнение и учитывать условия монтажа, нагрев, компоновку проводов и фактический режим работы оборудования.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Серебряное покрытие контактных поверхностей снижает переходное сопротивление и способствует устойчивой передаче тока при многократных подключениях.

Конструкция и условия эксплуатации

Разъём ШР36П4ЭШ13 относится к негерметичным соединителям климатического исполнения УХЛ. Его можно использовать внутри аппаратуры и на открытом оборудовании при условии, что конструкция изделия обеспечивает защиту от влаги, пыли и иных внешних воздействий.

Ключевые эксплуатационные параметры:

• Рабочая температура окружающей среды: от −60 до +60 °C.

• Допустимая температура соединителя с учётом нагрева контактов: до +110 °C.

• Ресурс сочленений и расчленений: до 500 циклов.

• Минимальная наработка: от 1000 часов в зависимости от температурного режима и нагрузки.

• Срок сохраняемости: не менее 15 лет.

• Допускается до трёх перепаек контактов при соблюдении требований технологии монтажа.

Соединитель также рассчитан на эксплуатацию в условиях вибрационных и ударных нагрузок, что делает его применимым в оборудовании с повышенными требованиями к механической надёжности.

Где применяется разъём

ШР36П4ЭШ13 востребован в системах, где необходимо объединить силовую линию и несколько вспомогательных цепей в одном компактном разъёмном узле. Типичные области применения:

• Электрошкафы, распределительные устройства и силовые панели.

• Промышленная автоматика и оборудование с дистанционным управлением.

• Источники питания, преобразовательные устройства и испытательные стенды.

• Радиотехнические и электронные комплексы.

• Транспортная, энергетическая и специальная техника.

• Кабельные жгуты, требующие быстрого обслуживания или замены.

Например, контакт Ø 9 мм может применяться для подключения основного силового проводника, а три контакта Ø 2,5 мм — для цепей управления, блокировки, сигнализации или измерения. Это сокращает количество отдельных разъёмов и упрощает компоновку кабельной части оборудования.

На что обратить внимание при применении

При выборе ответной части и подготовке монтажа важно сверить исполнение соединителя по полной маркировке, типу кабельной или приборной части, прямому либо угловому патрубку, виду покрытия контактов и схеме контактного соединения. Буква «Н» в расширенном обозначении, как правило, указывает на никелевое покрытие контактов; характеристики переходного сопротивления и температурные параметры такого исполнения могут отличаться от серебрёного варианта.

Перед монтажом ШР36П4ЭШ13 необходимо проверить соответствие сечения проводов контактам, соблюдать технологию пайки, исключить механическое натяжение жил и обеспечить защиту кабельного ввода. Для работы в средах с водой, конденсатом, пылью или агрессивными веществами следует предусмотреть внешний защитный корпус, уплотнение либо соответствующее исполнение оборудования.
