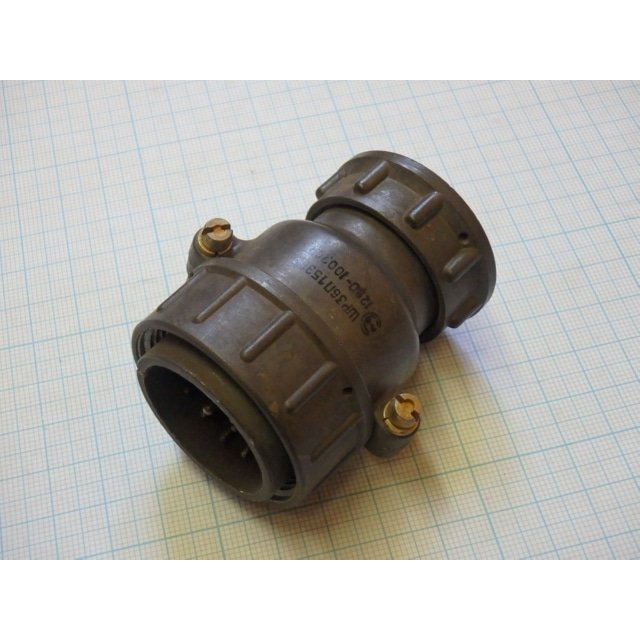

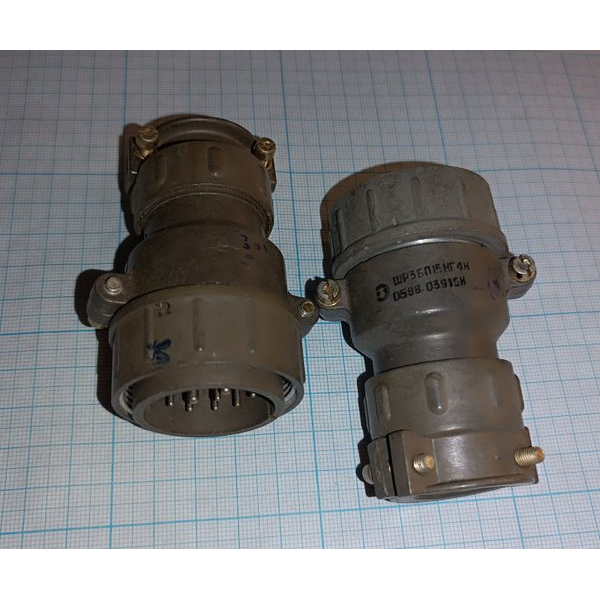

ШР36П1НГ4 — это цилиндрический низкочастотный разъём (соединитель) советского/российского производства из серии ШР36, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он относится к приборным вилкам с прямым патрубком и используется в радиотехнической и радиоэлектронной аппаратуре для надёжного соединения.

Характеристики

Соединители серии ШР36 выдерживают токовую нагрузку до 35 А на контакт и до 180 А суммарно, а также напряжение до 850 В. Они устойчивы к синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), механическим ударам (до 5000 м/с² одиночный) и линейному ускорению до 2000 м/с². Рабочая температура — от -60°C до +60°C (с учётом перегрева контактов до +110°C), срок службы — минимум 1000 часов с 500 циклами соединений.

Расшифровка маркировки

Обозначение ШР36П1НГ4 расшифровывается так: ШР — тип (цилиндрический разъём), 36 — условный размер корпуса, П — приборное исполнение (вилка), 1 — число контактов, Н — не герметичный, Г — с гайкой, 4 — вариант исполнения (прямой патрубок). Такие разъёмы соответствуют стандартам вроде ОСТ В 11 0121-91 и ТУ ГЕО.364.107.

Применение

ШР36П1НГ4 подходит для аппаратуры в условиях повышенных вибраций, низкого давления (до 1,3·10⁻⁴ Па) и экстремальных температур, включая авиацию и военную технику. Сопротивление изоляции — не менее 5000 МОм, материал контактов — серебро или никель.
