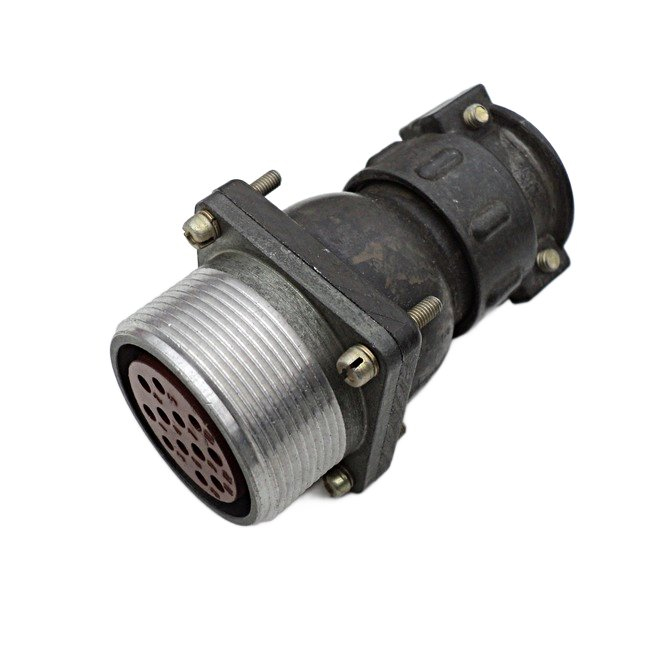

ШР36П1НГ2 — это низкочастотный цилиндрический соединитель серии ШР, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Характеристики

Соединитель имеет условный размер корпуса 36, конструктивное исполнение П (приборная часть без патрубка), 1 контакт нормальных габаритов (Н) и покрытие контактов золотом (Г2). Он рассчитан на климатическое исполнение УХЛ, температуру от -60°C до +60°C (с учетом перегрева контактов до +110°C), синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² и атмосферное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. +3

Расшифровка

Обозначение расшифровывается как: ШР (тип соединителя), 36 (размер корпуса), П (приборная вилка/розетка без патрубка), 1 (количество контактов), Н (нормальные габариты), Г2 (покрытие контактов золотом). Это негерметичный объемного монтажа соединитель с одношпоночной фиксацией.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения в условиях вибрации, ударов и экстремальных температур. Подходит для пайки, материал контактов — серебро или никель (в зависимости от модификации).
