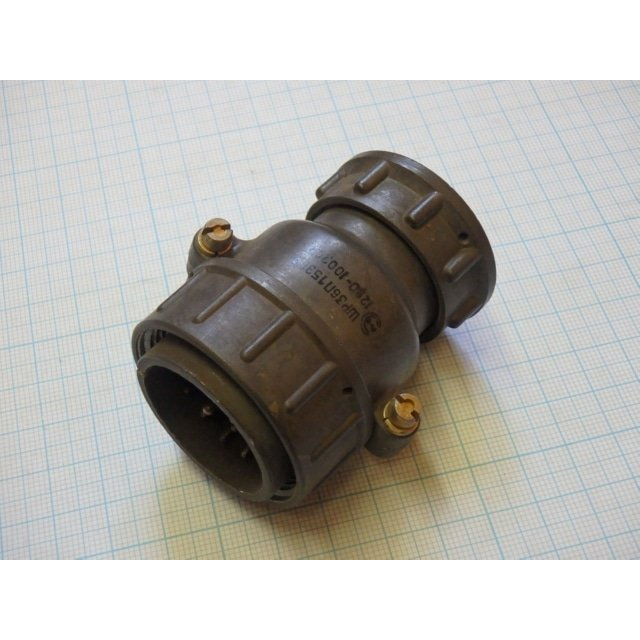

Назначение соединителя ШР36П1ЭШ4

ШР36П1ЭШ4 — низкочастотный цилиндрический штепсельный соединитель серии ШР, рассчитанный на один силовой контакт. Такие разъёмы предназначены для электрического соединения кабеля с аппаратурой или с ответной частью в составе кабельной сборки. Модификация с индексом «Э» имеет патрубок с гайкой, рассчитанный на подключение экранированного кабеля, что позволяет не только передавать питание, но и защищать цепь от внешних помех.

Индекс «5» в характеристиках относится к приёмке: изделие проходит приёмочный контроль по пятой категории, то есть относится к продукции, принятой по установленным правилам приёмки. Это подтверждает, что соединитель прошёл проверку и допущен к применению в ответственных цепях.

Подтверждённые особенности

Соединитель выполнен по номенклатуре серии ШР, где сочетание знаков обозначает конструктивные признаки изделия. В обозначении ШР36П1ЭШ4 заложены следующие признаки:

• ШР — цилиндрический низкочастотный штепсельный разъём;
• 36 — условный размер корпуса и габаритный ряд серии;
• П1 — кабельная часть с прямым патрубком и одним контактом;
• Э — исполнение с гайкой и патрубком под экранированный кабель;
• Ш — тип контактной части (вилка, штырь);
• 4 — код сочетания контактов и исполнения по номенклатуре серии.

Контакт соединителя имеет низкое переходное сопротивление — порядка долей миллиома, что важно для силовых и высоконадёжных цепей. Корпус металлический, патрубок с гайкой обеспечивает надёжное крепление кабеля и экранирование. Рабочее напряжение — до 850 вольт постоянного тока и соответствующего уровня переменного тока. Максимальный ток через одиночный контакт обычно достигает нескольких десятков ампер: для контакта диаметром 3,5 миллиметра в корпусе 36 типичный диапазон — от 35 до 50 ампер. Соединитель допущен для работы в цепях постоянного и переменного тока с частотой до 3 мегагерц.

Применение

ШР36П1ЭШ4 и аналогичные модификации с одним контактом применяются там, где требуется надёжное цилиндрическое соединение с экранированным кабелем. Основные области:

1. Радио- и радиотехническая аппаратура, силовые блоки и электронные модули.
2. Силовые и слаботочные линии, где важны механическая прочность и экранирование.
3. Промышленная автоматика и контрольно-измерительные приборы, где ценится вибро- и удароустойчивость разъёма.

Работа с частотой до 3 мегагерц делает соединитель пригодным не только для питания, но и для передачи частотно-чувствительных сигналов. Металлический корпус и гайка патрубка обеспечивают устойчивость к вибрации и ударам, что важно для промышленного оборудования и измерительной техники.

Уточнение по характеристикам

Приведённые сведения основаны на данных каталога и описании товара — артикул 10328, категория ШР36, производитель Коннектор, приёмка «5». Позиция «коннектор 5» обычно относится к типу или модификации контакта, а не к количеству контактов. Для более точного описания по габаритам и типу контакта необходимо уточнить, что именно имеется в виду под «5» — номер позиции на схеме или чертеже либо тип контакта.
