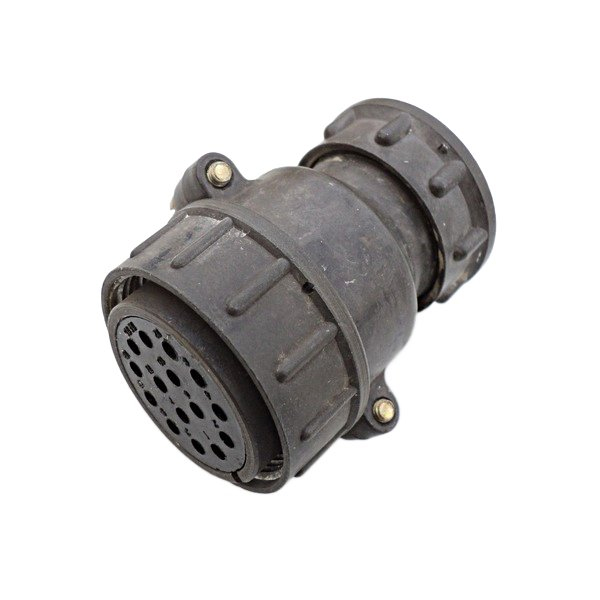

ШР36П1ЭШ2

ШР36П1ЭШ2 — это кабельная розетка из серии соединителей ШР (солдатского ряда), предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она имеет 36 контактов с шагом 6,3 мм, прямой патрубок и экранированную гайку для защиты от помех.

Основные характеристики

Соединитель рассчитан на рабочий ток до 13 А на контакт и напряжение до 400 В переменного или 500 В постоянного тока. Диапазон рабочих температур составляет от -60°C до +100°C (с учетом перегрева контактов до +110°C), а линейное ускорение выдерживает до 2000 м/с². Минимальная наработка — 1000 часов, количество соединений-расчленений — не менее 500.

Маркировка и исполнение

Обозначение расшифровывается как: ШР (соединитель круглый) — 36 (число контактов) — П1 (прямой патрубок, первое исполнение) — Э (экранированный) — Ш2 (шарнир прямой, второе исполнение). Соответствует стандартам ОСТ В 11 0121-91 и ТУ ГЕО.364.107. Используется в герметичных и виброустойчивых системах.

Применение

Такие разъемы применяются в промышленной электронике, военной технике и оборудовании с повышенными требованиями к надежности соединений в сложных условиях (вибрация, низкое давление до 1,3·10⁻⁴ Па). Аналоги — из серий ШРГ или импортные эквиваленты по характеристикам.
