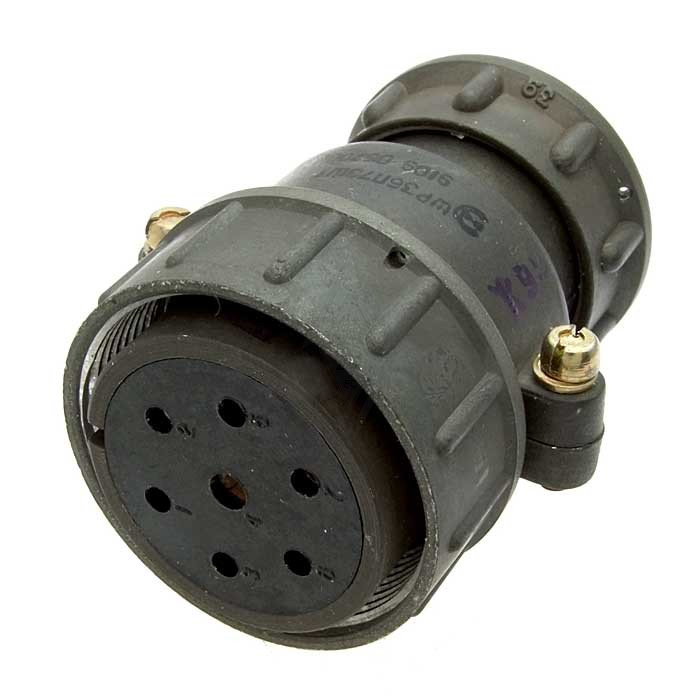

ШР36П1ЭШ

ШР36П1ЭШ — это кабельная розетка из серии соединителей ШР, предназначенная для надежного электрического соединения в промышленных системах. Она относится к негерметичным разъемам с прямым патрубком и предназначена для экранированного кабеля.

Основные характеристики

Разъем имеет 7 контактов различного диаметра: обычно 3 контакта Ø1,5 мм (до 20 А), 3 контакта Ø2,5 мм (до 35 А) и 1 контакт Ø3,5 мм (до 50 А), с суммарной нагрузкой до 155 А при напряжении до 850 В переменного или постоянного тока. Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает линейное ускорение 2000 м/с², атмосферное давление до 1,3·10^{-4} Па и обеспечивает минимум 500 сочленений-расчленений с наработкой 1000 часов. Срок сохраняемости — не менее 15 лет.

Расшифровка обозначения

• ШР — тип соединителя (серия ШР).

• 36 — условный размер корпуса.

• П — прямой патрубок.

• 1 — сочетание контактов.

• Э — для экранированного кабеля.

• Ш — розетка (гнездо).

Применение

Такие разъемы используются в авиации, судостроении и тяжелой промышленности для подключения силовых кабелей с высокой токовой нагрузкой, где важна виброустойчивость и работа в экстремальных условиях. Ответная часть — приборная вилка ШР36П1ЭШ (Ш — штырь).
