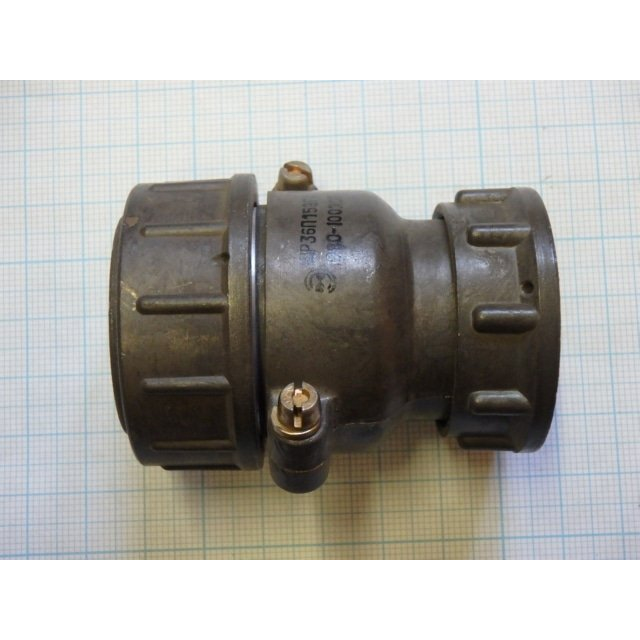

ШР36П1ЭГ4Н — это цилиндрический низкочастотный электрический разъем советского производства из серии ШР, предназначенный для надежного соединения в цепях постоянного и переменного тока.​

Основные характеристики

Это кабельная розетка с условным размером корпуса 36, имеющая 1 контакт диаметром 2,5 мм и дополнительные особенности по сочетанию контактов (индекс 4). Корпус выполнен из алюминиевого сплава с оксидированием (серый цвет), патрубок прямой (П), с гайкой для экранированного кабеля (Э), контакты — гнезда из латуни с никелевым покрытием, изолятор из черного бакелита. Монтаж электрический — пайка, механический — объемный, сочленение резьбовое с шагом M39×1,5 мм, поляризация одношпоночная.​

Технические параметры

Разъем выдерживает рабочее напряжение до 850 В и ток до 25 А на контакте Ø 2,5 мм, сопротивление контакта не более 1 мОм. Работает при температурах от -60 до +60 °C, в условиях вибрации (1–5000 Гц, 30 g), ударов (до 500 g), повышенной влажности (98% при +25 °C) и давления от 1,33×10⁻⁴ до 50,6×10⁴ Па. Климатическое исполнение УХЛ, ресурс — 500 сочленений, срок хранения до 15 лет.​

Габариты и применение

Габариты: длина 64,1 мм, диаметр 45,5 мм, высота 56,1 мм, масса около 150 г. Используется в авиации, технике и промышленности для соединения с блочными вилками типа 2РТТ или 2РТ-А, с особенностью "перекрут" для надежной фиксации. Соответствует нормам НКЦС.434410.111 ТУ.​
