Назначение и общее описание

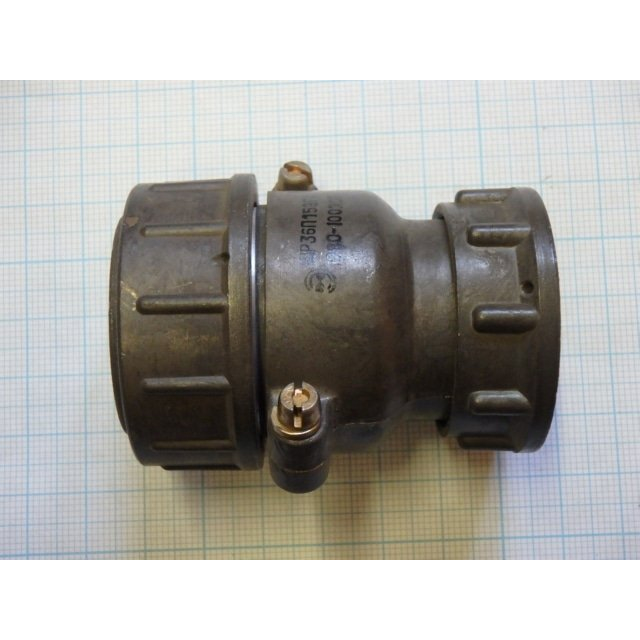

ШР36П1ЭГ4 — приборная розетка из серии низкочастотных цилиндрических соединителей ШР с одним контактом. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Коннектор «5» относится к стандартной конфигурации контактов в этой серии и часто обозначает диаметр контакта 3,5 мм, применяемый для высокотоковых соединений.

Розетка рассчитана на рабочее напряжение до 850 В и ток до 50 А на контакт при общем токе до 250 А. Такое сочетание параметров позволяет использовать её в силовых цепях радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное и стабильное соединение.

Подтверждённые технические особенности

Ниже перечислены параметры, заявленные для данного изделия:

• Диаметр контакта — 3,5 мм.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — до 850 В.
• Ток на контакт — до 50 А, общий ток — до 250 А.
• Диапазон рабочих частот — до 3 МГц.
• Конструкция негерметичная, климатическое исполнение УХЛ.
• Квадратный фланец для приборного монтажа без патрубка (обозначение «ЭГ»).
• Устойчивость к вибрации до 5000 Гц с ускорением 300 м/с².
• Ресурс соединений — не менее 500 циклов.
• Наработка — не менее 1000 часов.

Приемка изделия соответствует обозначению «5». Все перечисленные значения относятся именно к данной модификации и подтверждены в её описании.

Расшифровка обозначения

Маркировка ШР36П1ЭГ4 складывается из нескольких смысловых частей, каждая из которых описывает конкретную особенность исполнения:

1. ШР — тип соединителя, негерметичный штепсельный.
2. 36 — условный размер корпуса.
3. П1 — одна позиция контактов.
4. Э — концевая гайка для экранированного кабеля либо приборное исполнение.
5. Г4 — вилка или розетка с конкретной комбинацией контактов.

Таким образом, обозначение «ЭГ» указывает на приборный монтаж с квадратным фланцем и без патрубка, что важно учитывать при выборе места установки.

Применение

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения силовых цепей. Она востребована в промышленном оборудовании, включая компрессоры и системы HVAC, где требуется передача значительного тока при сохранении стабильных характеристик контакта.

Благодаря негерметичному исполнению УХЛ, квадратному фланцу и устойчивости к вибрации, соединитель подходит для приборного монтажа в составе стационарной аппаратуры. Заявленная наработка не менее 1000 часов и ресурс не менее 500 циклов соединений делают его пригодным для узлов, подвергающихся периодическому подключению и отключению.

При монтаже следует учитывать одно kontaktное исполнение, диаметр контакта 3,5 мм и предельные электрические параметры, чтобы обеспечить корректную работу всей цепи. Артикул изделия — 10321, категория — ШР36.
