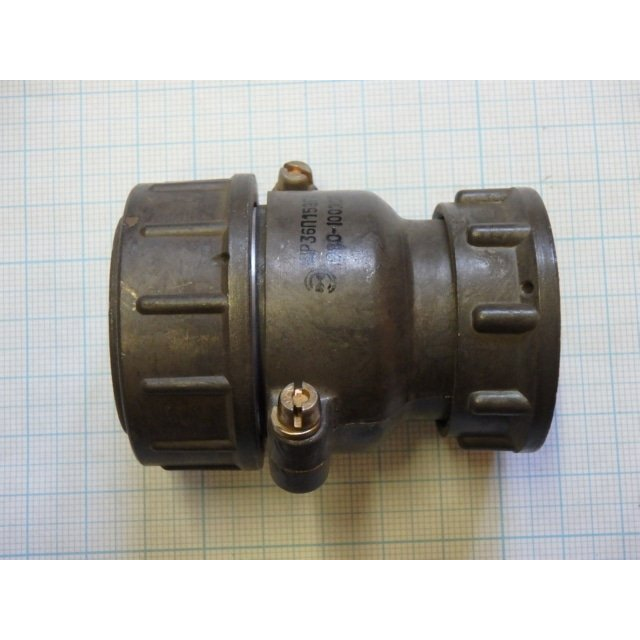

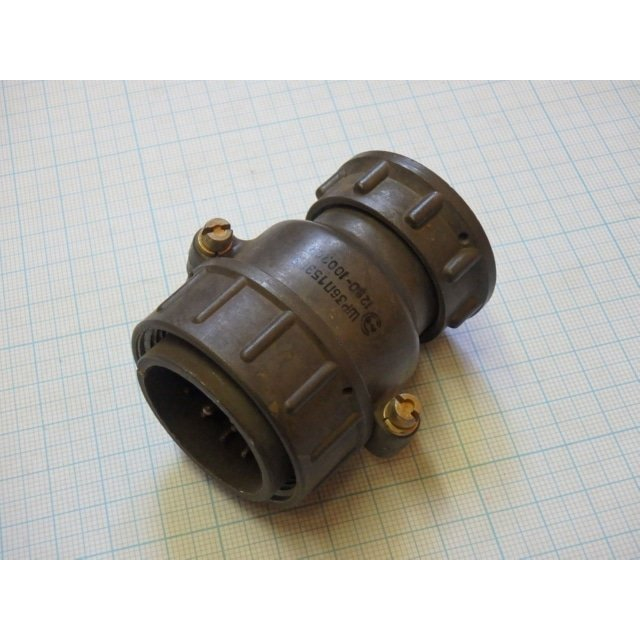

ШР36П1ЭГ представляет собой разъём цилиндрического типа из серии ШР36, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это блочная розетка приборной части с прямым патрубком, используемая для работы с постоянным и переменным током частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 36 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком (без патрубка в базовой версии).

• 1 — количество контактов и их сочетание.

• Э — вид концевой гайки для экранированного кабеля.

• Г — вид соединителя (розетка).

Технические характеристики

Соединители серии выдерживают максимальное напряжение до 850 В и рассчитаны на ток от 10 А (контакты Ø1,5 мм) до 50 А (контакты Ø3,5 мм). Они устойчивы к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и работают в диапазоне температур от -60°C до +60°C (с учётом перегрева до +110°C).

Применение и надёжность

Используются как соединители общего назначения в аппаратуре, с ресурсом не менее 1000 часов наработки и 500 циклов сочленения-расчленения. Сопротивление изоляции — не менее 5000 МОм, срок хранения — до 15 лет.
