Назначение и общие сведения

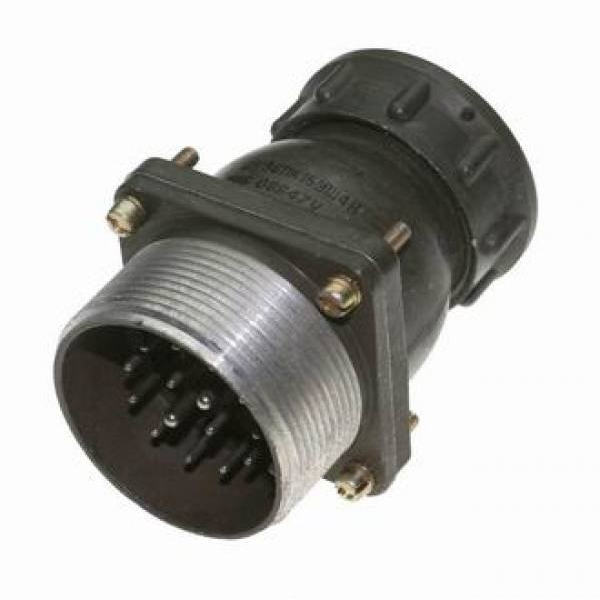

ШР36П15НШ4 РОЗЕТКИ — кабельная розетка цилиндрического низкочастотного соединителя серии ШР общего назначения. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Розетка имеет гнездовой тип контактов и относится к соединителям объемного монтажа. Артикул товара — 51591. В карточке товара указан год 2015.

Расшифровка обозначения и конструкция

Обозначение ШР36П15НШ4 содержит сведения о типе соединителя, размере корпуса, виде патрубка, количестве и сочетании контактов, а также об исполнении для кабеля.

• ШР — тип соединителя: цилиндрический, с резьбовым соединением.
• 36 — условный размер корпуса.
• П — прямой патрубок.
• 15 — количество контактов: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка с гнездовыми контактами.
• 4 — сочетание контактов.

Корпус соединителя металлический, изолятор изготовлен из карболита. По имеющимся данным, контакты часто имеют серебряное покрытие. Конструкция рассчитана на объемный монтаж и подключение кабелей в электро- и радиоаппаратуре.

Технические характеристики

Для соединителя указаны следующие подтвержденные параметры:

• рабочее напряжение — до 850 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• рабочий ток — до 25 А на контактах;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• количество циклов соединений — до 500;
• вибрационные нагрузки — 1–5000 Гц при ускорении до 300 м/с² (30g);
• диапазон рабочих температур — от -60 до +100 °С.

Соединитель объемного монтажа подходит для цепей постоянного, переменного и импульсного тока. Указанные характеристики определяют его применение в составе радиоэлектронной и радиотехнической аппаратуры, где требуется цилиндрическое резьбовое соединение кабельных цепей.

Применение и условия эксплуатации

Розетка ШР36П15НШ4 применяется для подключения кабелей в электро- и радиоаппаратуре. Она может использоваться в цепях постоянного, переменного и импульсного тока при соблюдении заявленных электрических параметров. Гнездовой тип контактов и резьбовое соединение соответствуют назначению изделия как кабельной розетки серии ШР.

Устойчивость к вибрации в диапазоне 1–5000 Гц при ускорении до 300 м/с² (30g) и рабочий температурный диапазон от -60 до +100 °С позволяют применять соединитель в условиях, соответствующих этим нагрузкам. Ресурс до 500 циклов соединений определяет эксплуатационные возможности изделия. Металлический корпус, карболитовый изолятор и контакты, часто имеющие серебряное покрытие, дополняют конструктивные особенности данной модели.
