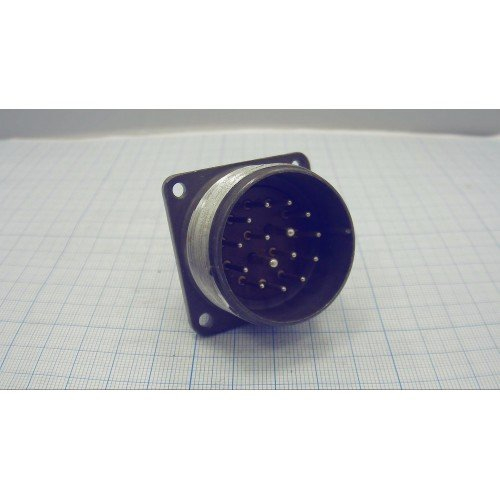

Разъем ШР36П15ЭШ4 представляет собой приборную вилку, предназначенную для соединения электрических цепей. Он относится к серии ШР и характеризуется следующими основными параметрами:

Основные характеристики

• Количество контактов : 15 (из них 13 диаметром 1,5 мм и 2 диаметром 2,5 мм).
• Рабочее напряжение : до 850 В.
• Максимальная токовая нагрузка :
  • На контакт 1,5 мм: до 20 А.
  • На контакт 2,5 мм: до 35 А.
• Общая токовая нагрузка на соединитель : до 180 А.
• Проходной диаметр : 39 мм.
• Масса : не более 61 г.

Конструкция и применение

Разъем ШР36П15ЭШ4 является негерметичным и имеет прямой вывод под экранированный кабель. Он используется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. вилки и розетки могут быть как блочными (приборными), так и кабельными.

Устойчивость к механическим воздействиям

Разъемы ШР36П15ЭШ4 обладают высокой механической прочностью:

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с?.
• Ударные нагрузки : выдерживают одиночные удары с ускорением до 5000 м/с? и многократные с ускорением до 350 м/с?.

Расшифровка обозначений

• ШР : тип разъема (штепсельный негерметичный).
• 36 : условный размер корпуса.
• П : конструктивное исполнение (без патрубка).
• 15 : количество контактов.
• Э : условное обозначение.
• Ш : вид соединителя вилка .
• 4 : обозначение сочетания контактов .

Разъемы данного типа широко применяются в электронике и радиоаппаратуре для надежного соединения различных компонентов.
