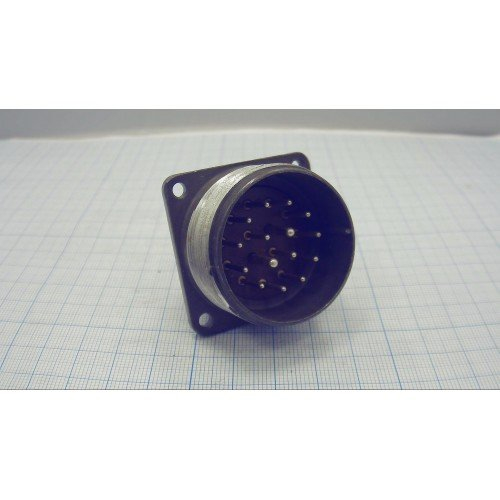

Соединители ШР36П15ЭШ4 представляют собой низкочастотные цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики

• Количество контактов : 15 (13 контакта диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Максимальная токовая нагрузка на контакт : 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.

• Общая максимальная токовая нагрузка на соединитель : 180 А.

• Сопротивление контакта : не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Климатическое исполнение : УХЛ, что позволяет использовать их в различных условиях, включая внутреннее и наружное применение при защите от пыли и воды.

• Материал корпуса : пластмассовый.

• Покрытие контактов : серебро или никель.

Применение

Соединители ШР36П15ЭШ4 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Механические характеристики

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с? (30 g).

• Механический удар : одиночного действия с ускорением до 5000 м/с? (500 g), многократного действия с ускорением до 350 м/с? (35 g).

Эти соединители
