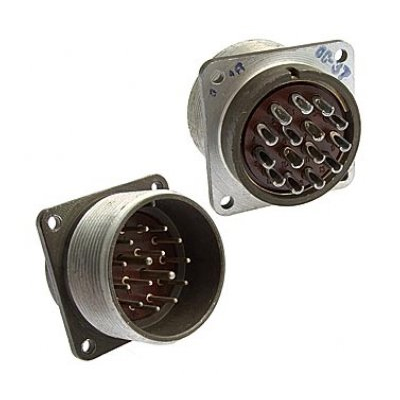

ШР36П15ЭШ4 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она негерметичная, с прямым патрубком для экранированного кабеля и проходным диаметром 39 мм.

Основные характеристики

Розетка имеет 15 контактов: 13 диаметром 1,5 мм (рабочий ток до 10 А, максимальный до 20 А) и 2 диаметром 2,5 мм (рабочий ток до 25 А, максимальный до 35 А). Рабочее напряжение — до 850 В, сопротивление контакта — не более 0,0025 Ом для 1,5 мм и 0,001 Ом для 2,5 мм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение до 2000 м/с². Количество сочленений — 500, наработка — не менее 1000 часов.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный), 36 — условный размер корпуса, П — прямой патрубок, 15 — число контактов, ЭШ — гайка патрубка для экранированного кабеля, 4 — сочетание контактов.

Эта розетка используется как ответная часть в паре с вилкой, обеспечивая надежное соединение до частоты 3 МГц в цепях постоянного и переменного тока.
