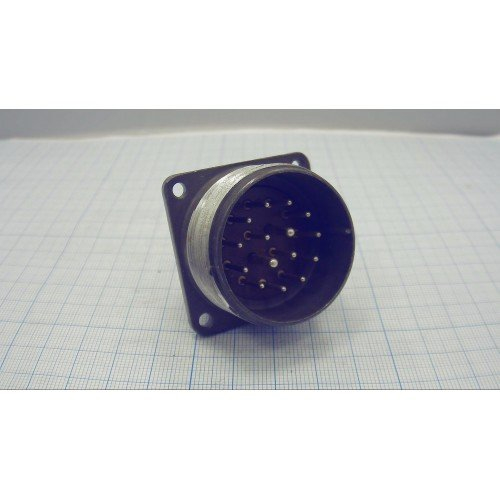

Разъем ШР36П15ЭШ4 представляет собой 15-ти контактную негерметичную кабельную розетку, относящуюся к серии ШР. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Технические характеристики

• Количество контактов: 15 (тринадцать диаметром 1,5 мм и два диаметром 2,5 мм).
• Максимальная токовая нагрузка:
  • На одиночный контакт: до 10 А для контактов 1,5 мм и до 25 А для контактов 2,5 мм.
  • Общая токовая нагрузка на соединитель: до 180 А.
• Рабочая температура: от -60 °C до +110 °C.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.

Конструкция

Разъем имеет прямой вывод под экранированный кабель и патрубок, что позволяет использовать его в различных условиях. Проходной диаметр составляет 39 мм. Конструктивное исполнение подразумевает наличие патрубка для подключения кабелей, что обеспечивает надежное соединение.

Расшифровка обозначений

Обозначение ШР36П15ЭШ4 можно расшифровать следующим образом:

• ШР – тип разъема (штепсельный разъем негерметичный).
• 36 – условный размер корпуса.
• П – конструктивное исполнение (с прямым патрубком).
• 15 – количество контактов.
• Э – вид концевой гайки (для экранированного кабеля).
• Ш – вид соединителя в кабельной части ( розетка ).
• 4 – обозначение сочетания контактов.

Применение

Разъемы данного типа широко используются в различных электрических устройствах и системах, где требуется надежное соединение с высокой токовой нагрузкой. Они находят применение в промышленности, энергетике и других областях, требующих стабильной работы электрических соединений.
