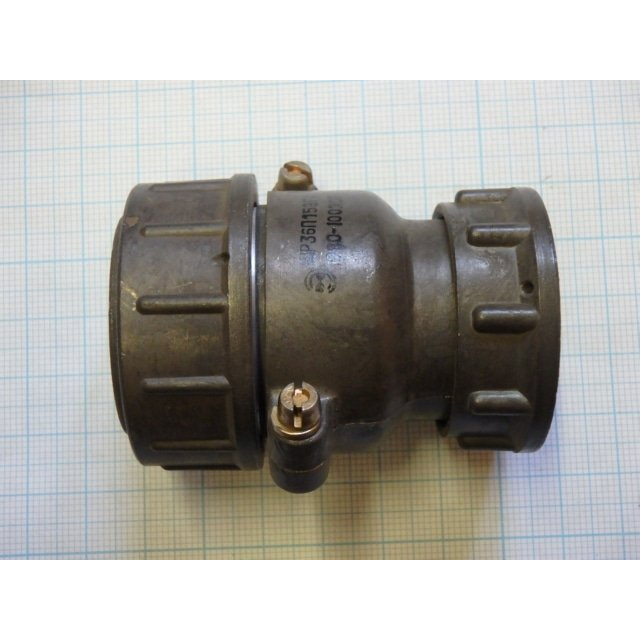

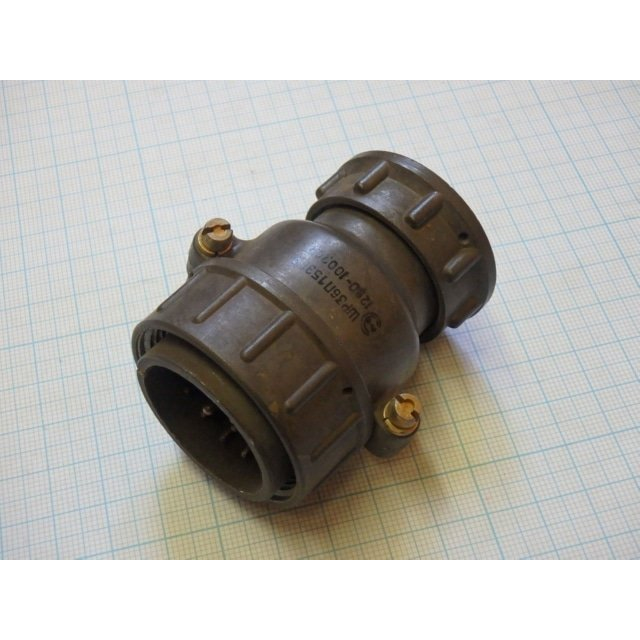

ШР36П15ЭГ4 — это кабельная вилка цилиндрического низкочастотного соединителя семейства ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре в составе кабельных соединений.

• ШР — тип соединителя (низкочастотный цилиндрический разъём общего применения).

• 36 — условный размер корпуса (диаметр примерно 36 мм).

• П — конструктивное исполнение с прямым патрубком под кабель.

• 15 — количество контактов в разъёме.

• Э — разъём предназначен для экранированного кабеля.

• Г — форма посадочного места: вилка (штекер).

• 4 — специфическое сочетание контактов (диаметры и типы выводов в соединителе).

• Рабочий ток зависит от диаметра контакта:

  • контакт ø1,5 мм — до 10 А ;

  • контакт ø2,5 мм — до 25 А.

• Максимальное рабочее напряжение постоянного тока — не более 850 В.

• Сопротивление контакта :

  • для контакта ø1,5 мм — не более 2,5 мОм ;

  • для контакта ø2,5 мм — не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Количество сочленений–расчленений (выдерживаемых коммутаций): не менее 500 циклов.

• Минимальная наработка при эксплуатации — не менее 1000 часов.

• Срок сохраняемости (хранение без потери параметров) — не менее 15 лет.

• Разъём рассчитан на применение в условиях вибраций и ударов :

  • синусоидальная вибрация до 300 м/с² в диапазоне частот от 1 до 5000 Гц ;

  • одиночные удары до 5000 м/с² , многократные удары до 350 м/с².

• Контакты имеют серебряное покрытие , что обеспечивает хорошие электрические и ток‑коммутационные характеристики.

• Разъём предназначен как для внутреннего , так и для наружного применения , при условии дополнительной защиты от пыли и влаги (климатическое исполнение УХЛ).
