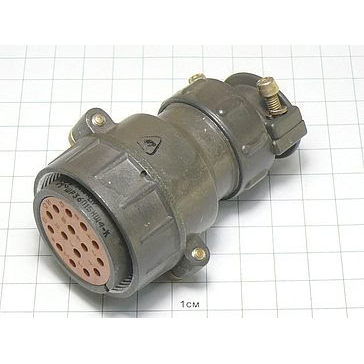

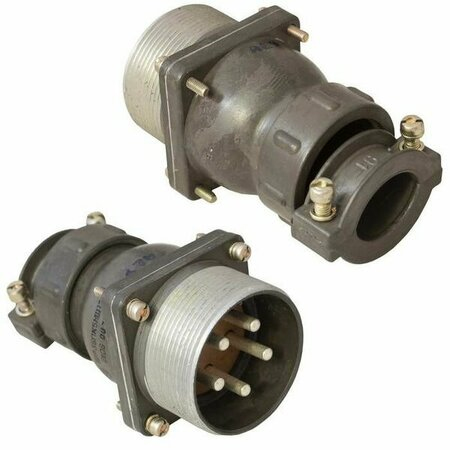

ШР36П10НШ1 — это розетка низкочастотного цилиндрического соединителя серии ШР приборного исполнения без патрубка.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. ?

Предназначена для работы в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Климатическое исполнение УХЛ для внутреннего монтажа. ?

Характеристики

Имеет 10 контактов диаметром 1,5 мм и 2,5 мм. ?

Максимальный ток на контакт — до 35 А (для ? 2,5 мм), общая токовая нагрузка — до 160 А.

Покрытие контактов — никель (обозначение НШ), сопротивление контакта — не более 1,0 мОм, сопротивление изоляции — не менее 5000 МОм.

Рабочая температура от -60 до +60 °C, вибрация 1–5000 Гц при 300 м/с?, ресурс — 500 сочленений-расчленений и наработка 1000 часов.
