ШР36П10НГ1 — это кабельная вилка серии соединителей ШР, предназначенная для надежного соединения в электрических цепях. Она используется с неэкранированными кабелями в приборах и оборудовании, где требуется высокая устойчивость к вибрациям и механическим нагрузкам.

Характеристики

Соединитель имеет 10 контактов диаметром 1,5 мм и 2,5 мм, рассчитан на напряжение до 850 В (амплитудное значение) и частоту до 3 МГц для постоянного и переменного тока. Сопротивление контакта не превышает 2,5 мОм (для 1,5 мм) и 1,0 мОм (для 2,5 мм), а максимальная токовая нагрузка — 20 А на контакт 1,5 мм, 35 А на 2,5 мм и 160 А общая.

Конструкция

Расшифровка: ШР — тип соединителя, 36 — условный размер корпуса, П — прямой патрубок, 10 — число контактов, Н — гайка для неэкранированного кабеля, Г — вилка. Тип — негерметичный, климатическое исполнение УХЛ, материал контактов — серебро или никель, сочленение резьбовое.

Надежность

Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов. Выдерживает вибрацию 1-5000 Гц с ускорением 30 g, удары до 500 g (одиночный) и 35 g (многократный), а также пониженное давление до 1,3·10⁻⁴ Па и температуру до +60 °С.

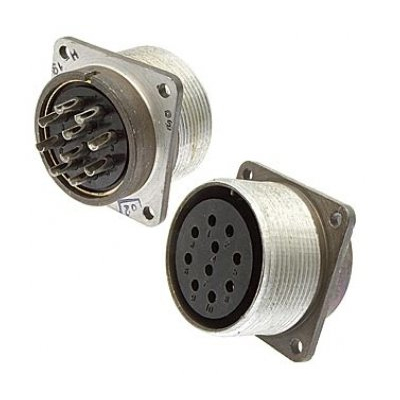

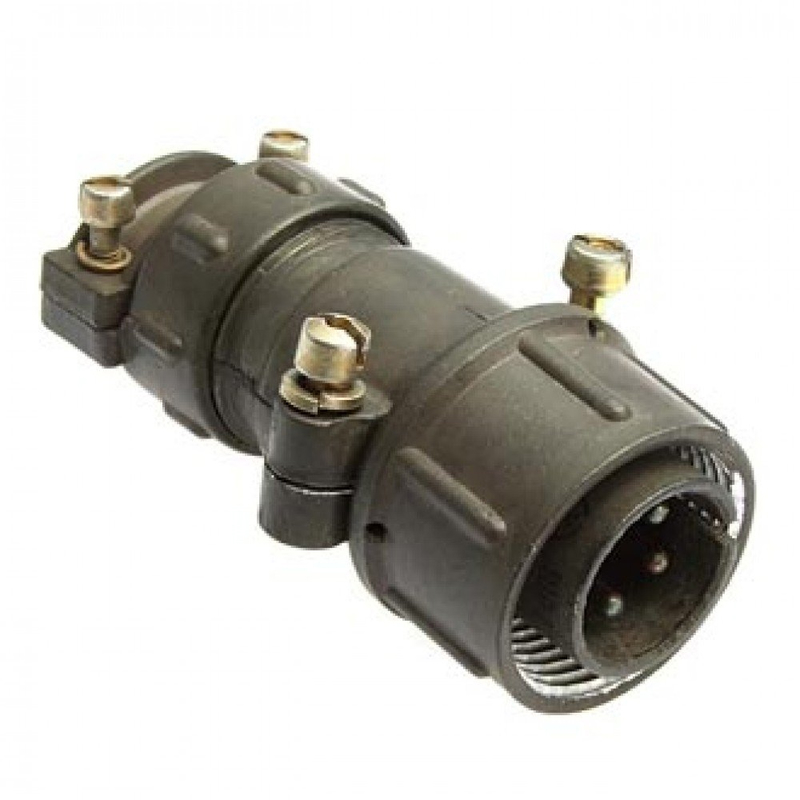

Изображение показывает типичный цилиндрический разъем серии ШР с патрубком и контактной группой, характерный для моделей вроде ШР36П10НГ1.
