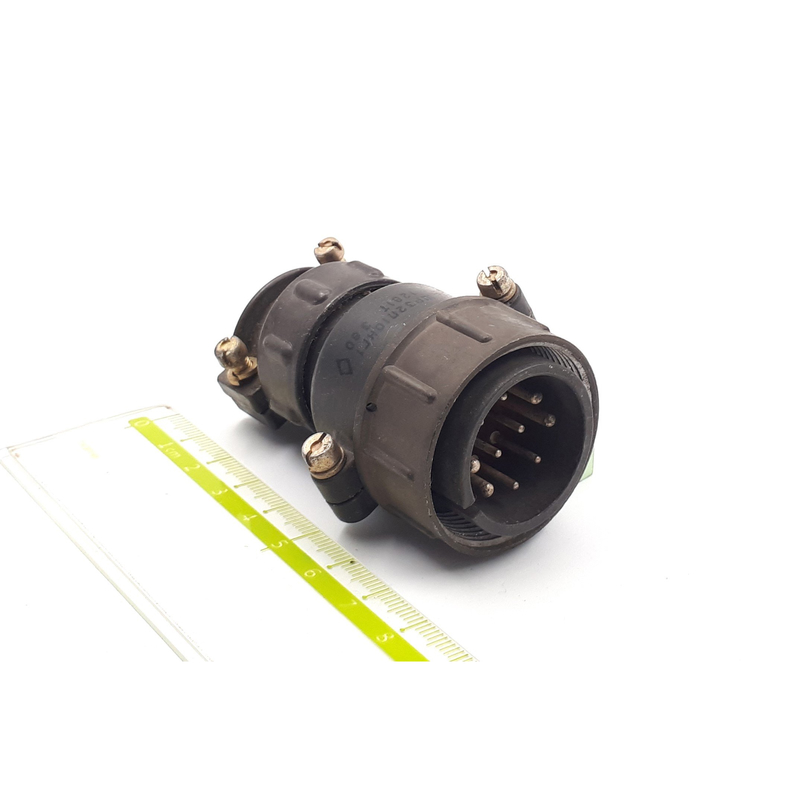

ШР36П10НГ1

Цена:

1800 ₽

Технические характеристики

ШР36П10НГ1

ШР36П10НГ1 — это вилка приборная цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Расшифровка обозначения

ШР — тип соединителя (негерметичный, низкочастотный).
36 — условный размер корпуса.
П — конструктивное исполнение без патрубка (приборная часть).
10 — количество контактов: 10 шт (диаметры Ø 1,5 мм и Ø 2,5 мм).
НГ1 — модификация с контактами из серебра или никеля, нормальные габариты.

Соединители ШР имеют одношпоночное исполнение корпуса и применяются в различных электроустановках.

Технические характеристики

Максимальная токовая нагрузка на контакт: до 35 А (для Ø 2,5 мм).
Общая токовая нагрузка: до 160 А.
Сопротивление контакта: не более 1,0 мОм (для Ø 2,5 мм).
Сопротивление изоляции: не менее 5000 МОм.
Климатическое исполнение: УХЛ, рабочая температура от -60 до +60 °C.

Надежность и условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 30 g), механические удары (до 500 g), а также пониженное давление до 1,3×10⁻⁴ Па.

Количество сочленений-расчленений — до 500, минимальная наработка — 1000 часов.

Описание

ШР36П10НГ1

ШР36П10НГ1: особенности кабельной вилки серии ШР

ШР36П10НГ1 — цилиндрический низкочастотный штепсельный соединитель серии ШР, предназначенный для надежного разъемного соединения электрических цепей в промышленной, измерительной, радиоэлектронной и специальной аппаратуре. Исполнение относится к кабельным вилкам с прямым патрубком и применяется при объемном монтаже методом пайки.

Разъем рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Конструкция с резьбовым сочленением обеспечивает механически устойчивое соединение, а одношпоночная поляризация исключает неправильную ориентацию вилки относительно ответной части.

Расшифровка маркировки

Маркировка ШР36П10НГ1 содержит основные сведения о конструкции разъема:

Обозначение	Значение
ШР	Штепсельный разъем негерметичного исполнения
36	Условный размер корпуса
П	Кабельное исполнение с прямым патрубком
10	Количество контактов — 10
Н	Гайка патрубка для неэкранированного кабеля
Г	Вилка
1	Номер сочетания контактов

Таким образом, ШР36П10НГ1 представляет собой 10-контактную кабельную вилку в корпусе условного размера 36, рассчитанную на подключение неэкранированного кабеля.

Конструкция и электрические свойства

Соединитель ШР36П10НГ1 выполнен в металлическом цилиндрическом корпусе. Контактная группа имеет покрытия на основе серебра или никеля, что способствует снижению переходного сопротивления и сохранению стабильного электрического контакта при многократных сочленениях. Монтаж проводников выполняется пайкой, поэтому при сборке важно соблюдать требования к подготовке жил, температурному режиму и изоляции мест пайки.

Для разъемов ШР с корпусом 36 используются контактные группы с различными диаметрами контактов. Допустимый ток определяется конкретным сочетанием контактов, их сечением и условиями эксплуатации. В серии ШР для корпуса 36 предусмотрены исполнения с токовой нагрузкой на отдельный контакт до 20, 35, 50 или 200 А, поэтому перед включением в проект необходимо сверить схему расположения и размеры контактов именно для сочетания №1.

Где применяется ШР36П10НГ1

Разъем ШР36П10НГ1 востребован там, где требуется быстрое разъединение кабельных линий с сохранением надежности контакта. Типичные области использования:

Электро- и радиоаппаратура.
Контрольно-измерительные приборы.
Промышленные шкафы управления и автоматика.
Силовые и сигнальные цепи оборудования.
Испытательные стенды и мобильные комплексы.
Подключение отдельных блоков, модулей, кабельных жгутов и приборных узлов.

Резьбовое соединение особенно полезно в оборудовании, испытывающем вибрации: оно надежнее фиксирует ответные части по сравнению с простым вставным соединением. При этом разъем следует использовать в условиях, соответствующих его негерметичному исполнению.

Условия установки

ШР36П10НГ1 относится к негерметичным соединителям. Он предназначен преимущественно для внутреннего монтажа в климатическом исполнении УХЛ2. Установка на открытом воздухе возможна только при обеспечении внешней защиты от прямого дождя, пыли и солнечного излучения.

При монтаже рекомендуется:

Подбирать ответную розетку с совместимым типоразмером корпуса, количеством контактов и сочетанием контактов.
Проверять соответствие сечения жил допустимой токовой нагрузке каждого контакта.
Не допускать перегрева контактов во время пайки.
Обеспечивать разгрузку кабеля от растягивающих усилий через патрубок и гайку.
Контролировать правильность поляризации перед резьбовой фиксацией.
Защищать соединитель от воды, агрессивных сред и накопления проводящей пыли, если оборудование используется вне защищенного корпуса.

Соединители серии ШР также указываются как совместимые при сочленении с отдельными соединителями серий 2РТТ и 2РТ-А, но фактическую совместимость необходимо подтверждать по исполнению, контактной формуле и технической документации конкретной пары.

Итог

ШР36П10НГ1 — практичная 10-контактная кабельная вилка серии ШР с прямым патрубком для неэкранированного кабеля. Ее ключевые преимущества — резьбовая фиксация, однозначная поляризация, пайка контактов и пригодность для цепей до 850 В при частоте до 3 МГц. Для корректного выбора важно учитывать сочетание контактов №1, параметры ответной части, фактический ток в каждой цепи и условия размещения оборудования.
