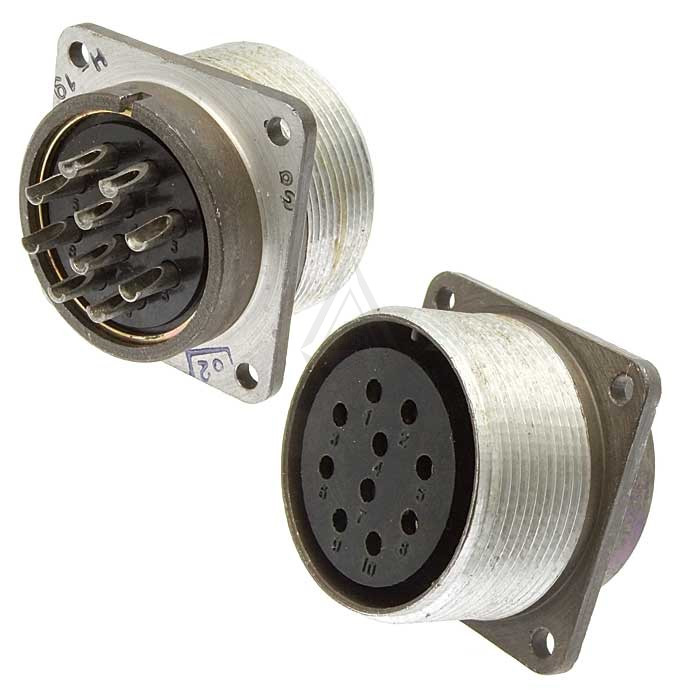

ШР36П10ЭГ1 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение ШР36П10ЭГ1 расшифровывается так:

• ШР — тип соединителя (низкочастотный цилиндрический).

• 36 — условный размер корпуса.

• П — конструктивное исполнение кабельной части с прямым патрубком.

• 10 — количество контактов (сочетание №1).

• Э — гайка патрубка для экранированного кабеля.

• Г — вилка (кабельная часть).

• 1 — вариант исполнения.

Технические характеристики

Соединитель рассчитан на рабочее напряжение не более 850 В и максимальную токовую нагрузку на контакт до 35 А (в зависимости от диаметра: 20 А для Ø1,5 мм, 35 А для Ø2,5 мм), общая нагрузка — до 160 А. +1
Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм (для Ø1,5 мм) или 1,0 мОм (для Ø2,5 мм).​
Диапазон температур от -60°C до +60°C, количество соединений — до 500 циклов, устойчив к ударам до 350 м/с².

Применение

Такие вилки широко используются в электро- и радиооборудовании, контрольно-измерительных приборах для надежного подключения экранированных кабелей в условиях нормального климата (УХЛ), негерметичного исполнения.
