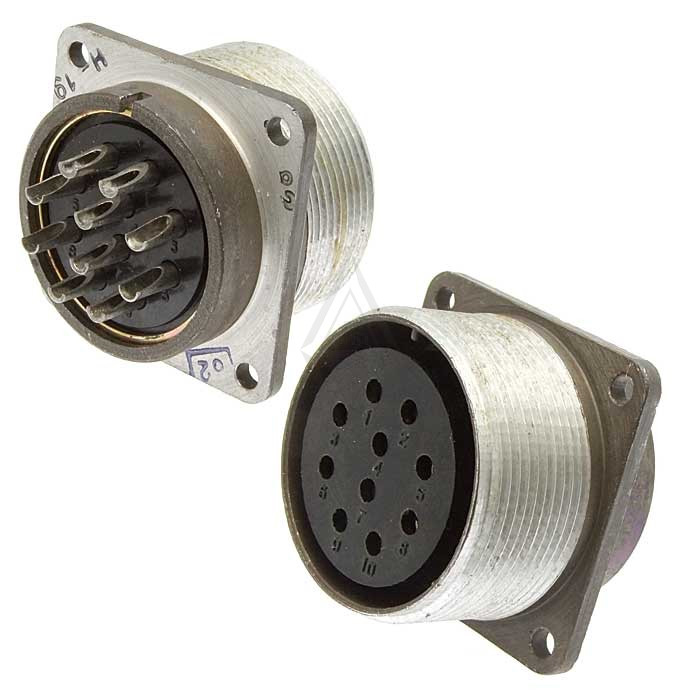

ШР36П10ЭГ1 ВИЛКИ БЛОЧНЫЕ

Цена:

1800 ₽

Технические характеристики

ШР36П10ЭГ1 — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Соединители ШР36П10ЭГ1 используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.
Они подходят для монтажа с экранированными или неэкранированными кабелями, применяются в промышленных, авиационных и других системах, где требуется высокая виброустойчивость и долговечность.

Эта вилка имеет негерметичное исполнение с климатическим модификатором УХЛ (умеренный и холодный климат), что обеспечивает работу в диапазоне температур от -60°C до +60°C.

ШР — тип соединителя (цилиндрический низкочастотный).
36 — условный размер корпуса.
П — конструктивное исполнение: приборная вилка без патрубка (блочная).
10 — количество контактов.
Э — гайка патрубка для экранированного кабеля (хотя в блочной версии патрубок отсутствует).
Г — вилка (в отличие от Ш для розетки).

Параметр	Значение
Количество контактов	10 шт (Ø1,5 мм и Ø2,5 мм)
Максимальная токовая нагрузка на контакт	20 А (Ø1,5 мм), 35 А (Ø2,5 мм)
Общая токовая нагрузка	до 160 А
Сопротивление контакта	≤2,5 мОм (Ø1,5 мм), ≤1,0 мОм (Ø2,5 мм)
Сопротивление изоляции	≥5000 МОм
Количество сочленений-расчленений	500
Минимальная наработка	1000 часов
Вибрация (синусоидальная)	1-5000 Гц, 300 м/с² (30g)
Удар (одиночный/многократный)	5000 м/с² (500g) / 350 м/с² (35g)

Соединители изготавливаются по ТУ (например, АШДК.434410.060 ТУ), контакты — из серебра или никеля для низкого сопротивления и надежности.
