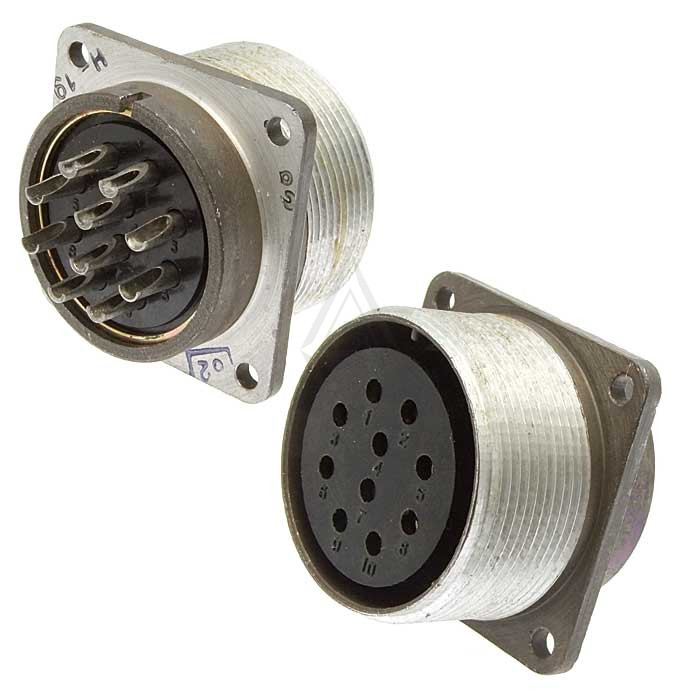

Соединители ШР36П10ЭГ1 представляют собой низкочастотные цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки , которые могут быть как приборными (блочными) , так и кабельными.

Основные характеристики:

• Тип соединителя : Низкочастотный, цилиндрический, негерметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 36.

• Количество контактов : 10.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Вид контактов : Для кабельной части — Г — вилка.

• Покрытие контактов : Серебро, никель.

• Способ монтажа : Объемный, пайкой.

Применение:

Соединители ШР36П10ЭГ1 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для внутреннего и наружного монтажа при условии защиты от пыли и воды.

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : Зависит от диаметра контакта.

• Максимальная токовая нагрузка на соединитель : Зависит от конфигурации.

• Сопротивление контактов : Не более 2,5 мОм для контактов ? 1,5 мм и 1,0 мОм для ? 2,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура окружающей среды : От -60°C до +60°C.
