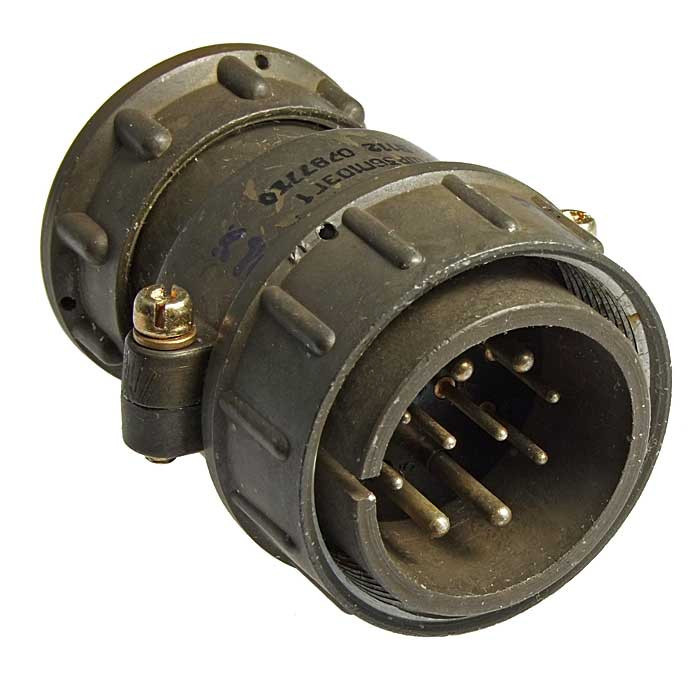

Соединитель ШР36П10ЭГ1 — это низкочастотная розетка, предназначенная для работы в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Она относится к типу цилиндрических соединителей объемного монтажа с резьбовым соединением нормальных габаритов.

Основные характеристики

• Конструктивное исполнение : розетка без патрубка, что позволяет использовать её в различных устройствах и системах.
• Количество контактов : 10.
• Рабочая температура : от -60 °C до +60 °C, с возможностью кратковременного повышения до +110 °C.
• Сопротивление изоляции : Высокое, что обеспечивает надежность соединения.
• Метод монтажа : Пайка, что позволяет надежно соединять кабели и провода.

Применение

Соединитель ШР36П10ЭГ1 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может применяться как в приборных (блочных), так и в кабельных конфигурациях. Поляризация корпусов выполнена однош Оночным способом, что упрощает процесс подключения.

Особенности конструкции

• Покрытие контактов : Изготавливаются с покрытием из серебра и никеля, что обеспечивает хорошую проводимость и защиту от коррозии.
• Климатическое исполнение : Соединители могут использоваться как для внутреннего, так и для наружного монтажа при условии защиты от воздействия внешней среды.

Гарантия и надежность

Гарантийный срок хранения соединителей составляет 15 лет со дня изготовления. Минимальная наработка для всех режимов эксплуатации составляет 1000 часов, а в облегченном режиме — 100000 часов. Соединитель также выдерживает механические нагрузки, включая удары и вибрации. Таким образом, ШР36П10ЭГ1 представляет собой надежное решение для подключения электрических цепей в различных устройствах, обеспечивая высокую степень защиты и долговечность эксплуатации.
