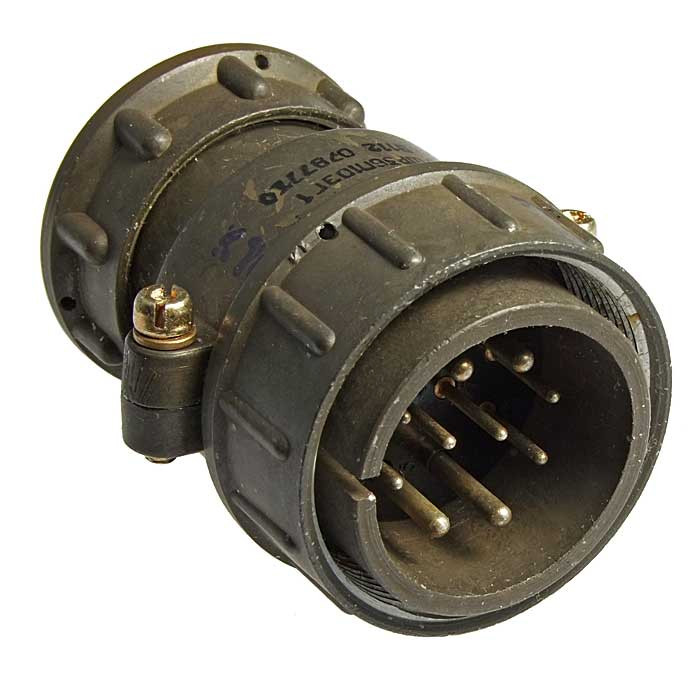

ШР36П10ЭГ1 — это приборная розетка без патрубка, низкочастотный цилиндрический соединитель серии ШР с резьбовым соединением нормальных габаритов.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Климатическое исполнение УХЛ, подходит для эксплуатации в условиях от -60 до +60 °C.

Характеристики

• Количество контактов: 10 шт (? 1,5 мм и ? 2,5 мм). ?

• Максимальный ток на контакт: до 35 А (для ? 2,5 мм). ?

• Общая токовая нагрузка: до 160 А. ?

• Сопротивление контактов: не более 1,0 мОм (для ? 2,5 мм). ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Количество сочленений-расчленений: 500. ?

• Минимальная наработка: 1000 часов. ?

• Вибрация: синусоидальная, 1–5000 Гц, до 300 м/с?. ?

Расшифровка: ШР — тип, 36 — размер корпуса, П — без патрубка, 10 — сочетание контактов, ЭГ1 — гайка для экранированного кабеля.
