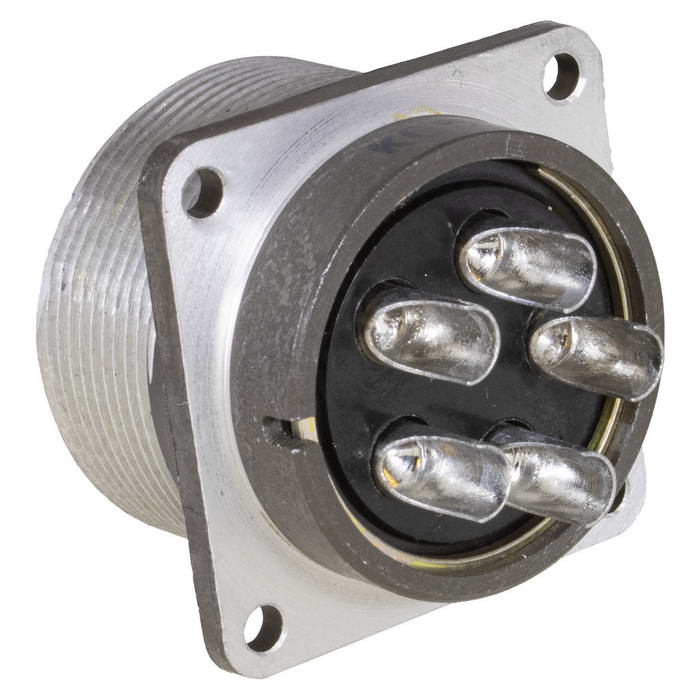

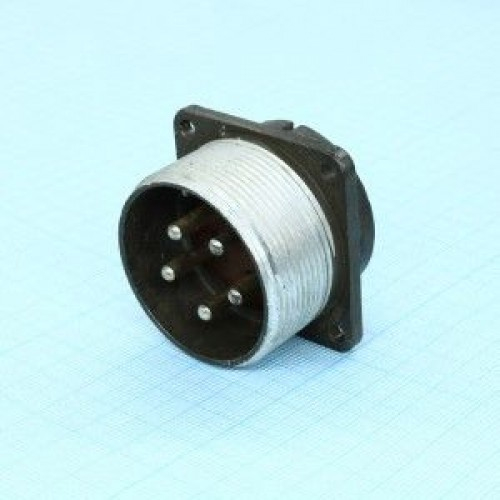

ШР36ГЭШ11 ВИЛКИ
Технические характеристики
ШР36ГЭШ11 — это цилиндрический разъём (вилка) из серии ШР, предназначенной для применения в радио‑ и электроаппаратуре, в том числе в условиях повышенных механических и климатических нагрузок.
Условное обозначение обычно расшифровывается так:
ШР — тип соединителя (цилиндрический электро‑разъём).
36 — условный размер корпуса (диаметр фланца/гайки).
Г —, как правило, указывает на герметичное или специальное исполнение (например, для работы во внешних условиях).
Э — вид гайки патрубка для экранированного кабеля.
Ш — часть соединителя «вилка» (гнездо обычно маркируется как Г).
Номинальное напряжение: амплитудное значение до примерно 850 В, что позволяет использовать разъём в сетях постоянного и переменного тока (до частот порядка мегагерц).
Ток: при числе контактов 5 допустимый рабочий ток порядка 50 А на каждый контакт (для аналогичных моделей ШР36).
Количество контактов: 5; номинальный диаметр контактов обычно 3,5 мм.
Число сочленений‑расчленений: не менее 500 циклов, что говорит о высокой коммутационной долговечности.
Вибрация: допустима синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (≈30 g).
Ударные нагрузки: выдерживает одиночные удары до 5000 м/с² (≈500 g) и многократные удары до 350 м/с².
Температурный диапазон эксплуатации обычно от примерно −60 до +60 °C, допускаются перепады температур до +110 °C.
Вилка выполнена как приборная или блочная часть с прямым патрубком и экранирующей гайкой, что обеспечивает качественный монтаж экранированного кабеля.
Применяются в радио‑ и электронной аппаратуре, во встроенных шкафах и на бортах, а также в промышленных щитах и устройствах, где требуются надёжные разъёмы для токов до 50 А и напряжений до 850 В.
Описание
Назначение и область применения
ШР36ГЭШ11 — это цилиндрический электрический разъём вилочного типа из серии ШР, предназначенный для коммутации цепей в составе радио- и электронной аппаратуры. Изделие рассчитано на эксплуатацию в условиях повышенных механических и климатических нагрузок, что позволяет использовать его как в стационарных промышленных установках, так и в подвижных объектах.
Основные области применения:
- радиоэлектронная аппаратура различного назначения;
- встроенные распределительные шкафы и стойки;
- бортовые системы и оборудование, подверженное вибрациям и ударам;
- промышленные щиты и устройства, требующие надёжного разъёмного соединения силовых цепей;
- монтаж экранированных кабелей с повышенными требованиями к помехозащищённости.
Конструктивные особенности и электрические параметры
Условное обозначение модели раскрывает ключевые характеристики соединителя. Индекс ШР указывает на тип изделия — цилиндрический электроразъём. Число 36 обозначает условный размер корпуса, определяющий габарит фланца и присоединительной гайки. Литера Г говорит о герметичном или специальном исполнении, ориентированном на работу во внешних условиях. Буква Э обозначает вид гайки патрубка для экранированного кабеля, а Ш — часть соединителя «вилка». Ответная часть (розетка) в данной серии маркируется как Г.
Разъём оснащён пятью контактами с номинальным диаметром 3,5 мм. Допустимый рабочий ток составляет порядка 50 А на каждый контакт при соответствующем количестве контактов. Номинальное напряжение достигает амплитудного значения примерно 850 В, что допускает применение в сетях постоянного и переменного тока, включая цепи с частотами порядка мегагерц.
Конструкция изделия выполнена как приборная или блочная часть с прямым патрубком и экранирующей гайкой. Такое решение обеспечивает качественный и надёжный монтаж экранированного кабеля, снижая влияние внешних электромагнитных помех на передаваемый сигнал.
Эксплуатационные характеристики
Соединитель рассчитан на длительный срок службы в жёстких условиях. Коммутационная долговечность составляет не менее 500 циклов сочленений-расчленений, что подтверждает высокую механическую надёжность конструкции.
Изделие устойчиво к механическим воздействиям:
- синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (около 30 g);
- одиночные ударные нагрузки до 5000 м/с² (около 500 g);
- многократные удары с ускорением до 350 м/с².
Температурный диапазон эксплуатации составляет примерно от минус 60 до плюс 60 °C, при этом допускаются кратковременные перепады температур до плюс 110 °C. Такие параметры позволяют использовать разъём в условиях резких климатических изменений без потери работоспособности.
Преимущества конструкции
ШР36ГЭШ11 сочетает в себе высокую токовую нагрузочную способность, устойчивость к механическим воздействиям и широкий температурный диапазон. Прямой патрубок с экранирующей гайкой упрощает подключение экранированных кабелей и обеспечивает стабильное электрическое соединение. Цилиндрическая форма корпуса с резьбовым сочленением гарантирует плотный контакт и защиту от самопроизвольного расчленения при вибрациях.
Артикул изделия: 10290.
Категория: ШР36.
