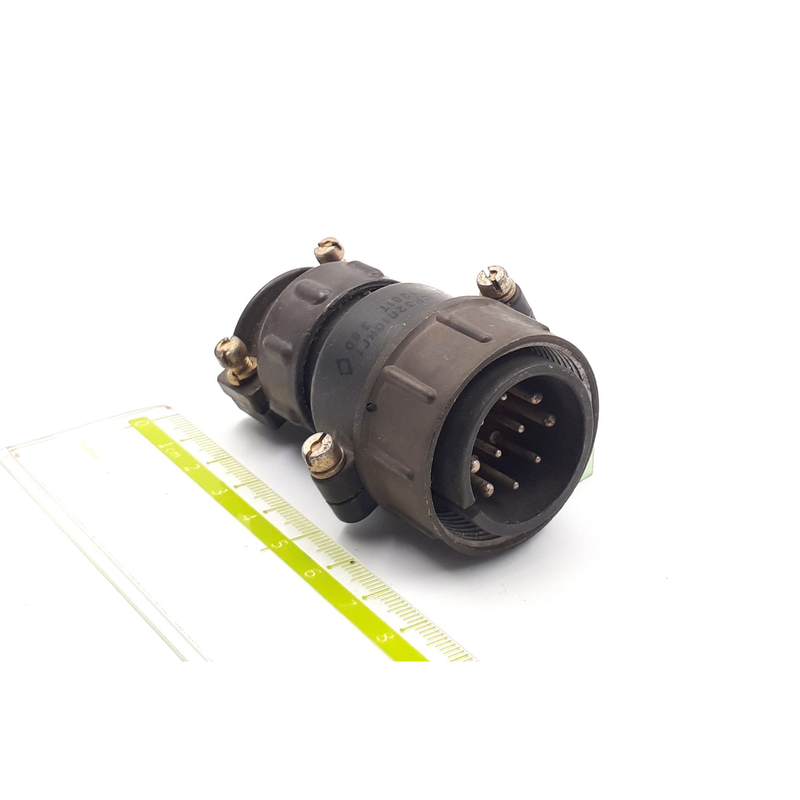

ШР36‑ПК7НГ1Н — это цилиндрический низкочастотный разъем типа ШР серии 36 , выполненный в виде приборной розетки (стационарной части) с прямым патрубком, предназначенной для соединения в электрических цепях аппаратуры общего назначения.

• Серия разъемов ШР36 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в том числе в промышленном и военном оборудовании.

• Обозначение ШР36‑ПК7НГ1Н расшифровывается как:

  • ШР36 — тип соединителя, условный размер корпуса 36 мм;

  • ПК — приборная розетка с прямым кабельным патрубком;

  • 7 — количество контактов;

  • Н — гайка для неэкранированного кабеля;

  • Г1 — сочетание контактов «1» (три контакта Ø 1,5 мм, три Ø 2,5 мм, один Ø 3,5 мм);

  • Н в конце — покрытие контактов никелем (без серебра).

• В конструкции используется семь контактов разного диаметра : 3 шт. Ø 1,5 мм, 3 шт. Ø 2,5 мм и 1 шт. Ø 3,5 мм, что позволяет использовать разъем для питания и сигнальных цепей одновременно.

• Тип контактов — штырь (вилка) или гнездо (розетка) в зависимости от исполнения, контактный узел выполнен из латуни/серебра с никелевым покрытием , сопротивление контактов в норме порядка единиц миллимом (мОм).

• Максимальное напряжение цепи обычно до 850 В переменного или постоянного тока в составе серии ШР36, рабочие токи по отдельным контактам различаются в зависимости от диаметра (примерно 10–50 А на контакт).

• Крепление розетки — объемный монтаж , сочленение с вилкой осуществляется резьбовым способом (накидная гайка M39×1,5 мм), что обеспечивает надежную фиксацию и многократное переключение.

• Разъем не герметичный , предназначен для работы в нормальных климатических условиях УХЛ (температура в диапазоне примерно от −60 до +60 °C или близко к этому, в зависимости от конкретного ТУ).

• Конструкция рассчитана на синусоидальную вибрацию до 30 g и многократные ударные нагрузки , а также одиночные удары ускорением до порядка 500 g, что делает его пригодным для применения в вибрационно‑нагруженных отраслях.
