ШР36‑П7ЭШ1 — это цилиндрический низкочастотный электрический разъем серии ШР, выполненный по старым советским/российским стандартам (ОСТ В 11 0121‑91, НКЦС.434410.504 ТУ и др.).

• Разъем ШР36‑П7ЭШ1 бывает двух основных исполнений:

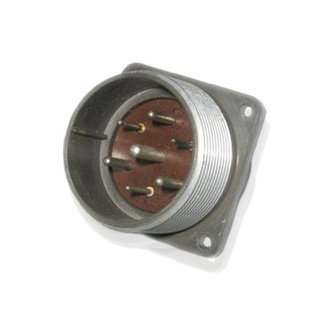

  • вилка приборная — для установки на корпусе изделия (блочная/приборная часть);

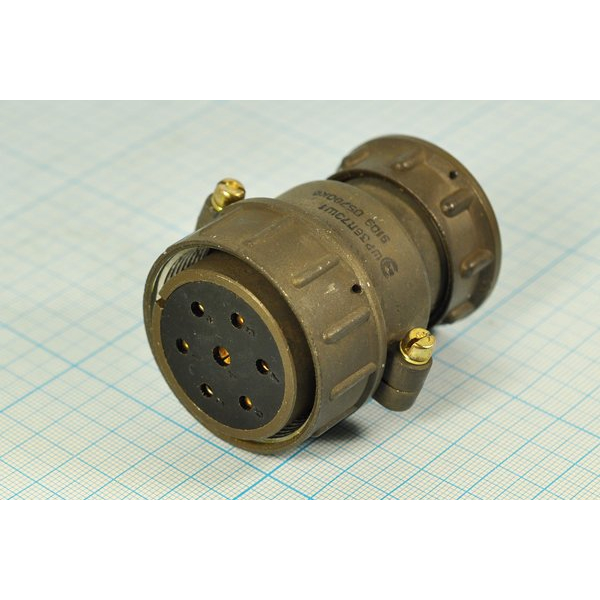

  • розетка кабельная — для подключения экранированного кабеля с прямым патрубком.

• Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения в цепях переменного и постоянного тока.

• Количество контактов — 7.

• Сочетание диаметров: 3 контакта Ø 1,5 мм, 3 контакта Ø 2,5 мм и 1 контакт Ø 3,5 мм.

• Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

• Максимальное рабочее напряжение — до 850 В переменного или постоянного тока.

• Максимальный ток:

  • до 20 А на контакт Ø 1,5 мм,

  • до 35 А на контакт Ø 2,5 мм,

  • до 50 А на контакт Ø 3,5 мм.
    Общий ток на разъеме может достигать порядка 155 А в зависимости от условий нагрузки.

• Корпус и изолятор обычно выполнены из алюминиевого сплава и карболита, разъем негерметичный, без уплотнительной втулки.

• Монтаж — резьбовое сочленение (накидная гайка M39×1,5), кабель подключается пайкой.

• Рабочий диапазон температур окружающей среды — примерно от −60 до +60 °С ; при учёте перегрева контактов — до около +110 °С.

• Минимальный срок сохраняемости — порядка 15 лет при хранении и эксплуатации в допустимых условиях.

• Разрешённое количество сочленений‑расчленений — около 500 циклов , минимальная наработка — порядка 1000 часов.
