ШР36-П7ЭГ1 «5»

Цена:

550 ₽

Технические характеристики

ШР36-П7ЭГ1

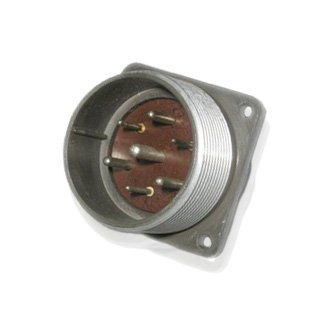

ШР36-П7ЭГ1 — это разъём советского/российского производства из серии ШР, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это розетка приборная (блочная) без патрубка на 7 контактов, которая используется как соединитель общего назначения.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (постоянный или переменный ток частотой до 3 МГц) и максимальную токовую нагрузку на контакт: 20 А для сечения провода Ø1,5 мм или 35 А для Ø2,5 мм. Он выдерживает широкий диапазон температур от -60°C до +60°C (с учётом перегрева контактов до +110°C), а также пониженное давление до 1,3·10⁻⁴ Па.

Надёжность и условия эксплуатации

Разъём обеспечивает минимум 1000 часов наработки на отказ и 500 циклов сочленения-расчленения, с возможностью хранения до 15 лет. Он устойчив к линейному ускорению до 2000 м/с², синусоидальной вибрации (1–5000 Гц, до 300 м/с²) и механическим ударам.

Расшифровка обозначения

ШР — тип соединителя.
36 — условный размер корпуса.
П — приборная часть без патрубка (ПК — с прямым, СК — с угловым).
7 — количество контактов.
ЭГ1 — исполнение контактов и гайки фиксации.

Описание

Назначение и область применения

ШР36-П7ЭГ1 «5» — это электрический соединитель (разъём) советского и российского производства, относящийся к серии ШР. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в приборах общего назначения. Конструктивно разъём выполнен как розетка приборная (блочная) без патрубка и рассчитан на семь контактов.

Соединитель применяется в стационарной и подвижной аппаратуре, где требуется надёжное разъёмное соединение с фиксацией ответной части. Приборное исполнение без патрубка позволяет монтировать розетку непосредственно на корпус устройства или на шасси, обеспечивая компактное размещение внутри аппаратуры и удобный доступ к контактной группе при сборке и обслуживании.

Электрические и климатические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В при постоянном или переменном токе частотой до 3 МГц. Максимальная токовая нагрузка на контакт составляет 20 А при использовании провода сечением 1,5 мм, либо 35 А при сечении провода 2,5 мм. Такие параметры позволяют применять разъём в силовых и сигнальных цепях с умеренными и повышенными токами.

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 °C до плюс 60 °C. При этом допустим перегрев контактов до плюс 110 °C, что учитывается при расчёте тепловых режимов аппаратуры. Разъём выдерживает эксплуатацию при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает возможность его использования в условиях разрежённой атмосферы и на больших высотах.

Механическая прочность и надёжность

Конструкция разъёма обеспечивает высокую устойчивость к механическим воздействиям. Изделие выдерживает линейное ускорение до 2000 м/с², синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары, характерные для аппаратуры, эксплуатируемой на подвижных объектах и в условиях вибрационных нагрузок.

Показатели надёжности включают:

минимальная наработка на отказ — 1000 часов;
количество циклов сочленения-расчленения — не менее 500;
срок хранения — до 15 лет.

Эти характеристики подтверждают длительный ресурс изделия и стабильность электрического контакта при многократных переподключениях.

Расшифровка обозначения

Маркировка ШР36-П7ЭГ1 «5» содержит сведения о типе, корпусе и исполнении контактов:

ШР — тип соединителя;
36 — условный размер корпуса;
П — приборная часть без патрубка;
7 — количество контактов;
ЭГ1 — исполнение контактов и гайки фиксации;
«5» — категория приёмки.

Артикул изделия — 10282. Соединитель относится к категории ШР36 и предназначен для применения в составе радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с фиксацией и устойчивостью к внешним воздействующим факторам.
