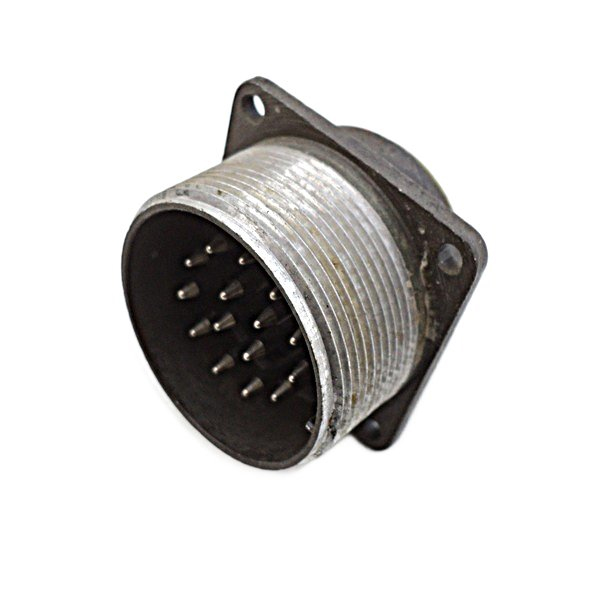

ШР36-П1ЭШ4 — это цилиндрический низкочастотный разъём советского/российского производства из серии ШР36, предназначенный для надёжных электрических соединений в цепях постоянного и переменного тока (частотой до 3 МГц). Он используется в приборной технике, авиации, военной и промышленной аппаратуре для передачи сигналов и мощности.

Тип и конструкция

Это приборная вилка (П — прямой патрубок, 1 — одна рамка) с 15 контактами (ЭШ4 обозначает экранированные контакты высокого качества, возможно, с повышенной герметичностью). Корпус условного размера 36 обеспечивает прочность и совместимость с розетками серии ШР36 (например, ШР36Р15ЭШ4). Соединитель предназначен для герметичного монтажа на панели или блоке.

Технические характеристики

Разъём выдерживает линейное ускорение до 2000 м/с² и работает при температурах от -60°C до +60°C (с кратковременным перегревом контактов до +110°C). Минимальная наработка — 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок хранения — 15 лет. Он надежен в условиях пониженного давления до 1,3·10⁻⁴ Па.

Применение

ШР36-П1ЭШ4 применяется в жёстких условиях: вибрация, удары, вакуум, экстремальные температуры — типично для авиа-, судо- и космической техники. Экранированные контакты минимизируют помехи, обеспечивая стабильную передачу сигналов.
