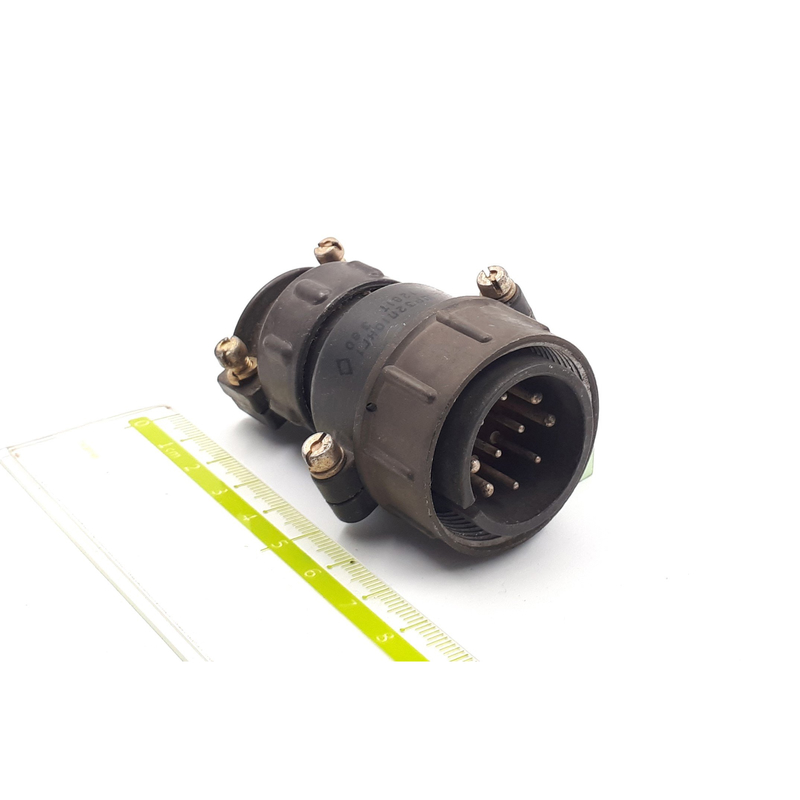

ШР36-П10НГ1 — это низкочастотный цилиндрический разъём серии ШР, предназначенный для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц при напряжениях до примерно 850 В (амплитудное значение).

Расшифровка обозначения

• «ШР» — тип соединителя (низкочастотный цилиндрический, резьбовое сочленение, негерметичный).

• «36» — условный размер корпуса, один из крупнейших в линейке (12, 16, 20, 28, 32, 36, 40, 48).​

• «П» — приборное исполнение без патрубка (для монтажа на панель/шасси прибора).

• «10» — количество контактов (10 шт, обычно комбинация Ø1,5 и Ø2,5 мм в корпусе 36).​

• «Н» — покрытие контактов (в серии ШР буквы «Н»/«Э» различают варианты покрытия, часто никель/серебро; для близких модификаций указано серебро/никель).

• «Г1» — вариант исполнения (группа, климат/климатическое исполнение УХЛ, конструктивные и технологические особенности).

Основные электрические характеристики

• Число контактов: 10, с контактами диаметром 1,5 и 2,5 мм (в корпусе 36 допускается такая комбинация).​

• Максимальный ток на одиночный контакт Ø2,5 мм: до 35 А.​

• Суммарная токовая нагрузка на разъём: до 160 А.

• Рабочее напряжение (амплитудное значение): до 850 В.

• Сопротивление контакта: не более 1 мОм для контактов Ø2,5 мм.​

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Механические и климатические параметры

• Тип: негерметичный, климатическое исполнение УХЛ (эксплуатация в умеренном и холодном климате).

• Минимальная наработка: не менее 1000 ч.

• Количество сочленений–расчленений: до 500 циклов. +3

• Диапазон синусоидальной вибрации: 1–5000 Гц, ускорение до 300 м/с² (≈30 g).

• Устойчивость к одиночному удару: до 5000 м/с² (≈500 g).

• Устойчивость к многократному удару: до 350 м/с² (≈35 g).

• Допустимое пониженное давление: до порядка 1,3·10⁻⁴ Па (≈10⁻⁶ мм рт. ст.), что соответствует работе при разрежении.

• Рабочая температура окружающей среды: примерно от −60 до +60 °C, с учётом перегрева контактов до +110 °C.​

Конструктивные особенности и применение

• Соединитель относится к разъёмам объемного монтажа с пайкой проводников к контактам.​

• Контакты выполняются с покрытием серебром или никелем для снижения переходного сопротивления и повышения коррозионной стойкости.

• Корпус цилиндрический, одношпоночный, с резьбовым соединением, что обеспечивает надёжную фиксацию и защиту от переполюсовки при соединении.​

• Разъёмы серии ШР36 (включая ШР36-П10НГ1 и его близкие модификации) широко применяются в радиоаппаратуре, контрольно‑измерительных приборах, промышленной и транспортной электронике, где требуется надёжное многоштырьковое соединение с повышенной вибро- и ударостойкостью.
