Что такое ШР32П8ЭШ3

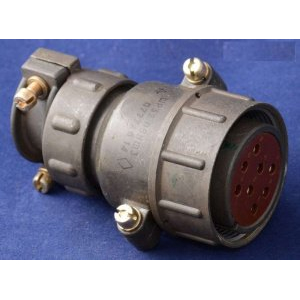

ШР32П8ЭШ3 — это низкочастотный цилиндрический электрический соединитель (вилка приборная без патрубка) серии ШР, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Соединение резьбовое, поляризация корпусов — одношпоночная.

Основные технические характеристики

• Тип исполнения: вилка приборная блочная, без патрубка (для монтажа на панель/прибор).

• Условный диаметр корпуса: 32 мм.

• Количество контактов: 8.

• Максимальное рабочее напряжение (постоянный ток): до 850 В (амплитудное значение).

• Рабочий ток: до 25 А.

• Диаметр контактов: 2,5 мм.

• Покрытие контактов: серебро.

• Стойкость к сочленениям/расчленениям: не менее 500 циклов.

• Минимальная наработка: 1000 часов.

• Вибростойкость: синусоидальная вибрация в диапазоне частот 1–5000 Гц; пиковое ударное ускорение до 100 м/с² (по аналогам серии).

• Ударостойкость: пиковое ударное ускорение до 250 м/с² (для аналогов серии ШР/Р).

• Диапазон рабочих температур: от −55 °C до +125 °C (по аналогам серии).

• Влажность: до 95% при 40 °C.

• Степень защиты корпуса: IP54 (для аналогов серии).

Назначение и область применения

Соединитель ШР32П8ЭШ3 применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре как соединитель общего назначения для внутреннего и наружного монтажа. Он обеспечивает надёжное электрическое соединение в условиях вибрации, ударов и широкого температурного диапазона, что характерно для авиационной, военной, транспортной и энергетической техники.

Конструктивные особенности

• Корпус: цилиндрический, металлический, с резьбовым механизмом сочленения и одношпоночной поляризацией (защита от неправильного подключения).

• Монтаж: приборная вилка без патрубка предполагает установку непосредственно на панель или корпус устройства через монтажные отверстия во фланце.

• Сочленяемость: совместим с кабельными вилками/розетками серий ШРГ (по ГЕ0.364.108 ТУ) и 2РТТ (по ГЕ0.364.120 ТУ).

• Технические условия: ГЕ0.364.108 ТУ.
