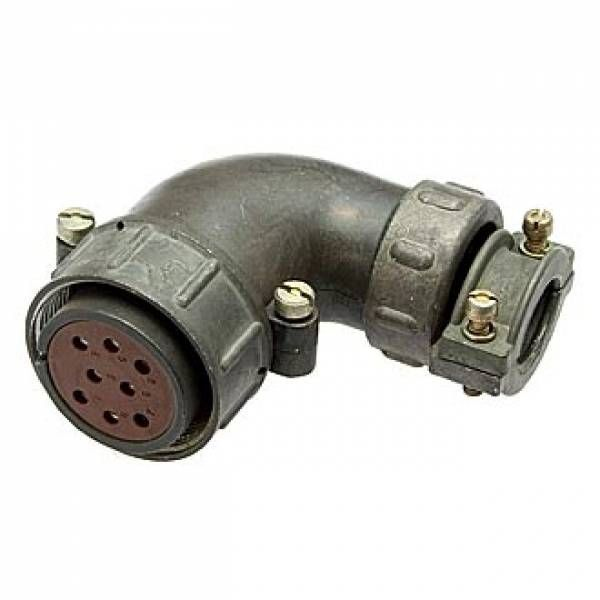

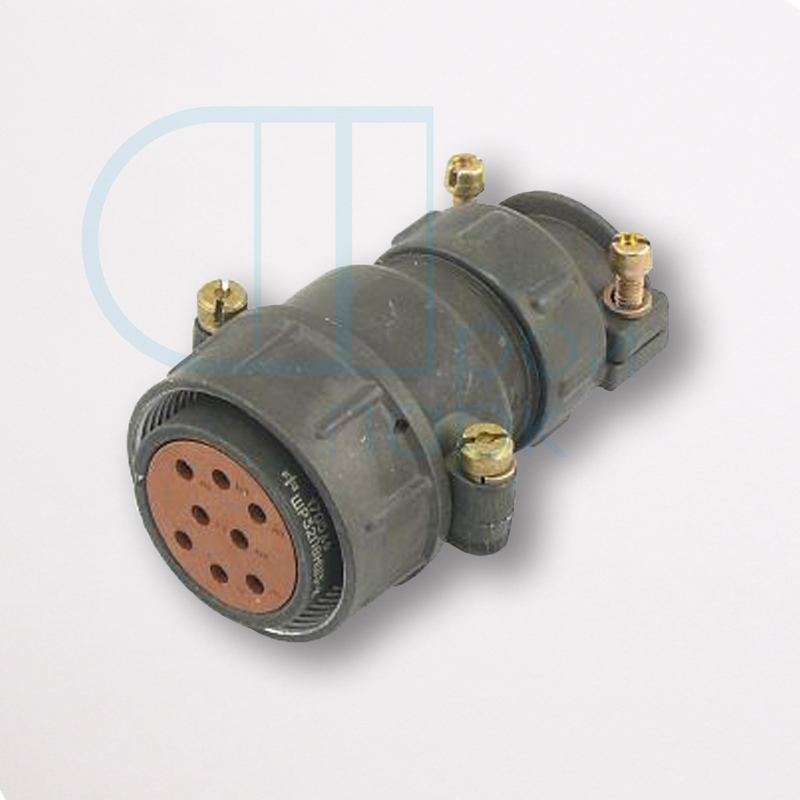

ШР32У8НШ3 — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения.

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение) в электро- и радиоаппаратуре.
Используется для соединения и разъединения проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической технике, включая внутреннее и наружное применение (при защите от пыли и влаги).
Сочленение резьбовое, поляризация корпусов одношпоночная, для неэкранированного кабеля с угловым патрубком.

Характеристики

Количество контактов — 8 шт (диаметр 2,5 мм), покрытие серебром или никелем.
Максимальная токовая нагрузка — 175 А общая (на контакт до 35 А), сопротивление контакта не более 1 мОм, изоляции — не менее 5000 МОм.
Рабочие температуры от -60°C до +60°C (с перегревом до +110°C), вибрация до 5000 Гц (ускорение 300 м/с?), удар до 5000 м/с?, срок службы — 500 соединений, наработка 1000 ч, сохраняемость 15 лет.
Климатическое исполнение УХЛ, негерметичный.
