ШР32У8НШ3 — это цилиндрический низкочастотный электрический соединитель в виде розетки, предназначенный для надежного подключения в электрических цепях. Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет максимальную токовую нагрузку 175 А, сопротивление изоляции не менее 5000 МОм и выдерживает 500 сочленений-расчленений. Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет.​

Механическая стойкость

Выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², одиночный механический удар до 5000 м/с² и многократный до 350 м/с². Предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и влаги).

Конструкция

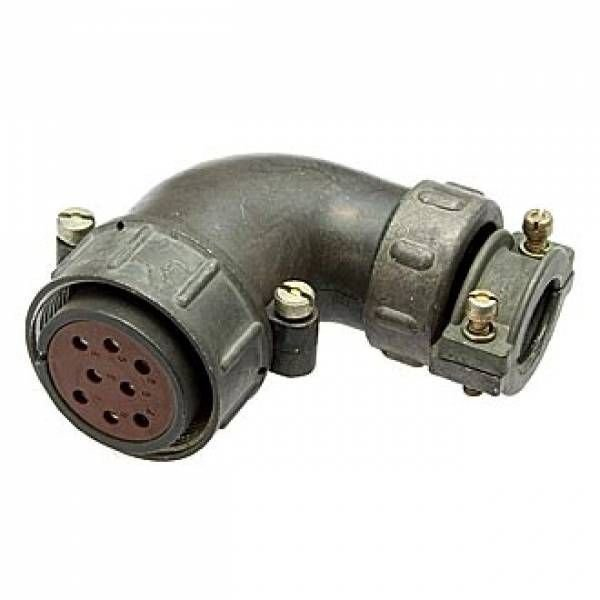

Розетка кабельная с угловым патрубком для неэкранированного кабеля, сочленение резьбовое с одношпоночной поляризацией корпусов. Покрытие контактов — серебро.
