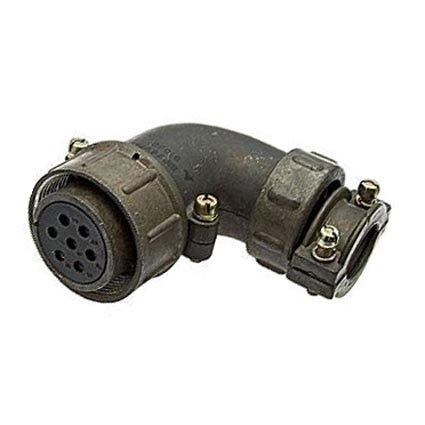

ШР32У8НШ2 — это кабельная розетка из серии цилиндрических соединителей ШР, предназначенная для надежного подключения в электрических цепях переменного тока (до 3 МГц) и постоянного тока.

Назначение

Она используется в приборах и системах, где требуется прочное соединение с резьбовым соединением и одношпоночной поляризацией корпусов. Работает при напряжении до 850 В (амплитудное значение) и токе 10 А, с контактами диаметром 1,5 мм.

Основные характеристики

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Сечение провода — до 1,93 мм².

• Габариты — 41,5 × 82 × 76,4 мм.

• Покрытие контактов — серебро или никель.

Условия эксплуатации

Диапазон температур — от -60°C до +60°C, климатическое исполнение УХЛ. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и пониженное давление (1,3·10⁻⁴ Па).

Надежность

Количество циклов соединения-расчленения — 500, минимальная наработка — 1000 часов, срок хранения — 15 лет.
