ШР32У8НШ2: кабельная розетка для надёжных соединений в промышленной аппаратуре

ШР32У8НШ2 — низкочастотный цилиндрический кабельный соединитель серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Исполнение с угловым патрубком удобно при ограниченном монтажном пространстве, а резьбовое сочленение обеспечивает устойчивую фиксацию разъёма при эксплуатации оборудования.

Назначение разъёма ШР32У8НШ2

Разъём применяется для соединения кабелей, узлов и блоков в электрооборудовании, радиоаппаратуре, системах управления, измерительных комплексах и другом промышленном оборудовании. Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Серия ШР относится к цилиндрическим соединителям объёмного монтажа. Такие разъёмы используют там, где важны механическая прочность соединения, стабильность электрического контакта и возможность многократного сочленения и разъединения кабельной части оборудования.

Расшифровка маркировки

Обозначение ШР32У8НШ2 содержит основные конструктивные признаки изделия:

Для кабельной части серии ШР буква «Ш» указывает именно на розетку с гнездовыми контактами. Это важно учитывать при подборе ответной части: тип контактов кабельного разъёма и приборного разъёма обозначается по-разному.

Технические характеристики ШР32У8НШ2

Ключевые параметры соединителя:

• Количество контактов — 8.

• Диаметр контактов — 1,5 мм.

• Номинальная токовая нагрузка — до 10 А на контакт.

• Предельное рабочее напряжение постоянного тока — до 850 В.

• Рабочая частота переменного тока — до 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Тип сочленения — резьбовой.

• Поляризация корпуса — одношпоночная.

• Температурный диапазон эксплуатации — от −60 °C до +60 °C.

• Климатическое исполнение — УХЛ.

• Ориентировочные габариты — 41,5 × 82 × 76,4 мм.

Контактные элементы соединителей ШР могут иметь серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Для монтажа обычно применяется пайка.

Особенности конструкции

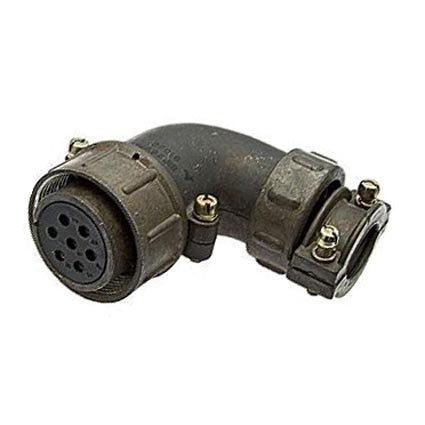

ШР32У8НШ2 выполнен в виде кабельной розетки с угловым патрубком. Такая конструкция позволяет вывести кабель под углом к оси разъёма, что снижает нагрузку на проводники и помогает аккуратно разместить жгут внутри шкафа, корпуса прибора или распределительной системы.

Резьбовая фиксация препятствует случайному размыканию соединения при вибрации и механических воздействиях. Одношпоночная поляризация, в свою очередь, задаёт единственное корректное положение при сочленении и исключает ошибочную ориентацию контактов.

Исполнение с гайкой для неэкранированного кабеля следует отличать от модификаций, рассчитанных на экранированные кабельные линии. При проектировании кабельной сборки важно заранее сопоставить конструкцию хвостовой части разъёма, наружный диаметр кабеля, требуемую защиту от помех и условия размещения оборудования.

Что учитывать при подборе

При выборе ответной части и подготовке монтажа ШР32У8НШ2 необходимо проверить:

• Соответствие ответного соединителя серии ШР и сочетания контактов «2».

• Совместимость типа контактов: кабельная розетка должна сопрягаться с подходящей вилочной частью.

• Допустимые напряжение, ток и частоту для конкретной электрической цепи.

• Соответствие диаметра, количества жил и конструкции неэкранированного кабеля.

• Возможность размещения углового патрубка с учётом радиуса изгиба кабеля.

• Условия по температуре, вибрации, загрязнённости и наличию влаги в зоне эксплуатации.

• Соблюдение технологии пайки, маркировки жил и контроля отсутствия замыканий между контактами.

ШР32У8НШ2 подходит для создания разъёмных кабельных соединений в аппаратуре, где требуется компактная угловая компоновка, восемь электрических линий и надёжная резьбовая фиксация. При подборе изделия для конкретного узла необходимо сверять маркировку, расположение контактов и технические условия на применяемую пару соединителей.
