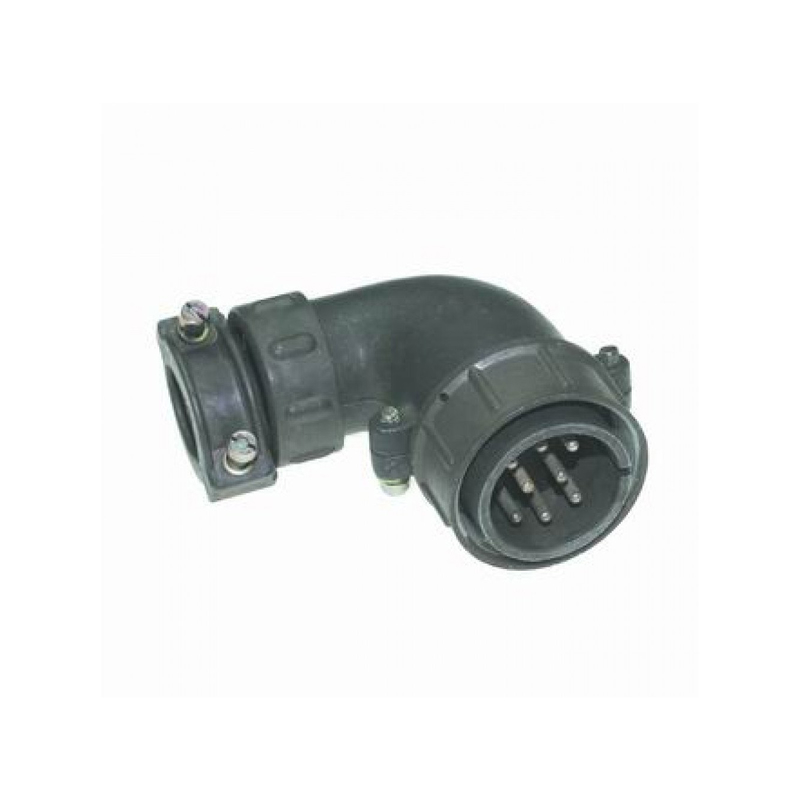

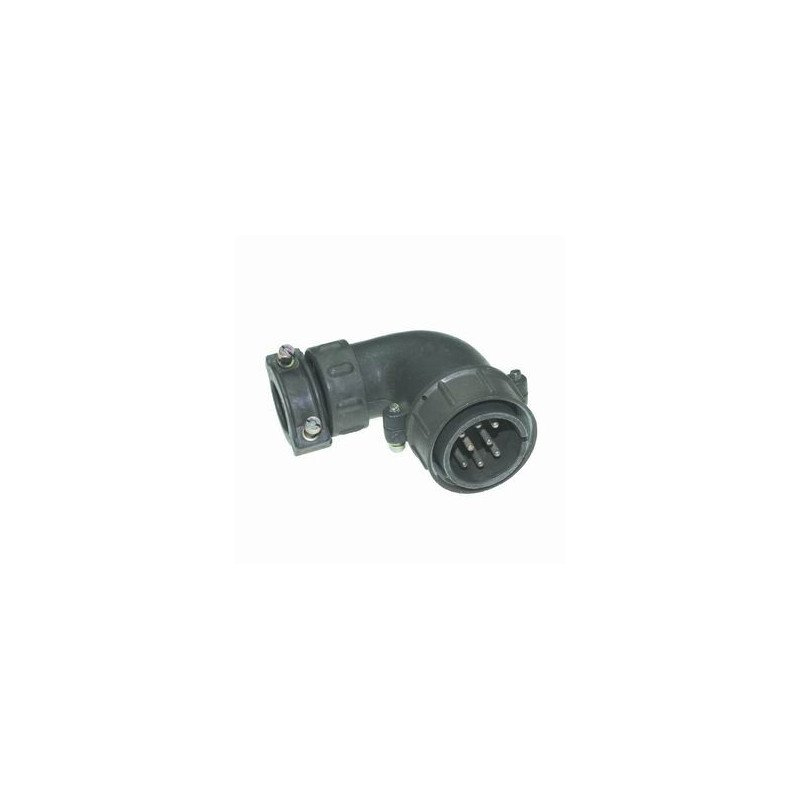

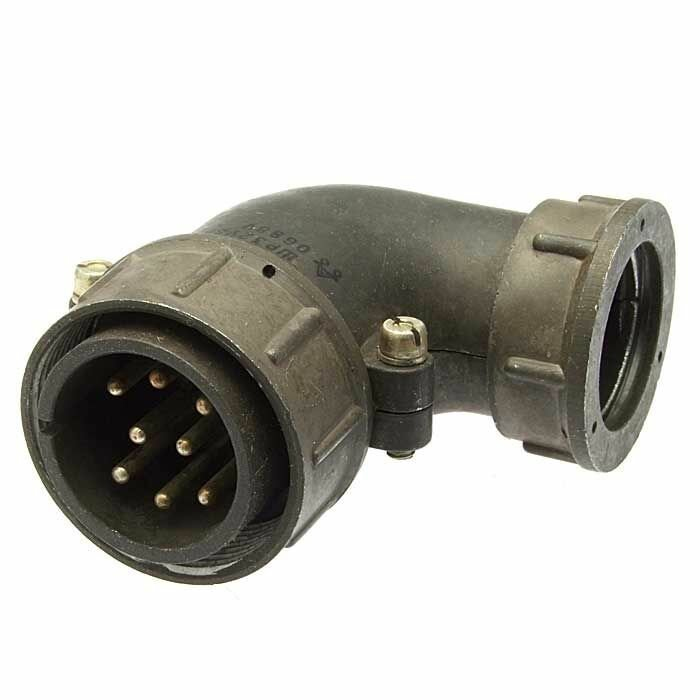

ШР32У8НГ3 «Вилка кабельная угловая» — это низкочастотный цилиндрический разъём общего назначения серии ШР, предназначен‑ный для присоединения к неэкранированному кабелю и работы в электрических цепях постоянного и переменного тока. Такие разъёмы широко применяются в радио‑, приборной и промышленной аппаратуре, в том числе в изделиях военной и специальной техники.

Расшифровка обозначения

• ШР — тип соединителя (широко распространённый цилиндрический разъём).

• 32 — условный размер корпуса (габарит соединителя).

• У — угловая кабельная часть (угловая вилка).

• 8 — количество контактов‑штырей в паре.

• Н — для неэкранированного кабеля (вид гайки патрубка).

• Г3 обычно указывает на тип контактного сочетания (конкретную схему контактных рядов).

Основные технические особенности

Разъём рассчитан на работу в цепях постоянного и переменного тока до частот порядка 3 МГц, с напряжением до 850 В (амплитудное значение). Допустимый рабочий ток обычно порядка 25 А, диаметр контактов около 2,5 мм, контакты покрыты серебром и/или никелем, обеспе‑чивают низкое переходное сопротивление порядка 1 мОм.

Климатическое исполнение обычно У/ХЛ‑2 по ГОСТ 15150‑69 (работа в умеренных и холодных климатических условиях), температура эксплуатации примерно от −60 до +100 °C. Корпус чаще всего металлический (алюминиевый сплав), изолятор — карболит или аналогичный термореактивный пластик.

Конструкция и монтаж

Угловая вилка имеет патрубок под углом (обычно 90°), что удобно при монтаже в стеснённых местах, когда кабель должен выходить от корпуса под углом. Кабельная часть выполняется с резьбовой гайкой для неэкранированного кабеля, хвостовики контактов выполнены под пайку; к допускается подключение проводов сечением до примерно 3 мм².

Количество допустимых сочленений‑расчленений достигает порядка 500 циклов, наработка порядка 1000 часов, срок сохраняемости — не менее 15 лет при соблюдении условий хранения. Разъёмы могут применяться как внутри помещений, так и наружно, при условии дополнительной защиты от пыли и влаги.
